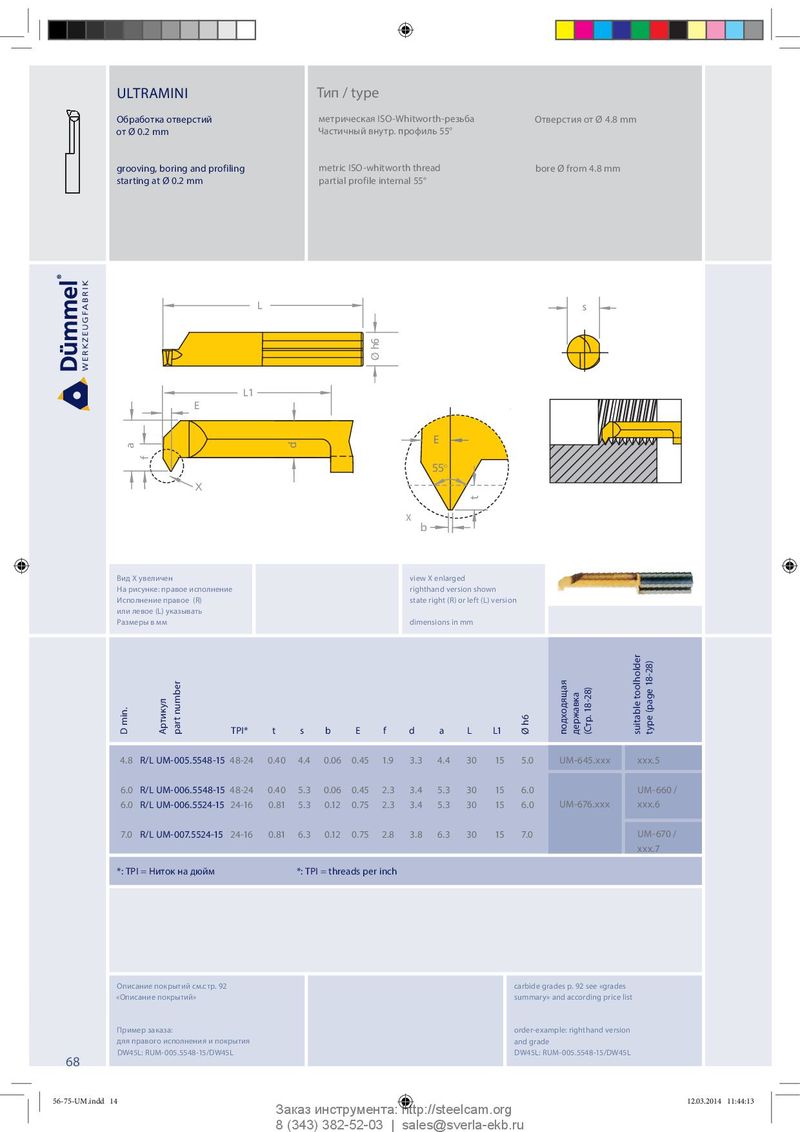

Общий каталог Dümmel 2014 - страница 65
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
Обработка отверстий метрическая ISO-Whitworth-резьба Отверстия от Ø 4.8 mm
от Ø 0.2 mm Частичный внутр. профиль 55°
grooving, boring and profiling metric ISO-whitworth thread bore Ø from 4.8 mm
starting at Ø 0.2 mm partial profile internal 55°
L s
L1 E
X
g
E
55°
X
b
| Вид Х увеличен | view X enlarged |
| На рисунке: правое исполнение | righthand version shown |
| Исполнение правое (R) | state right (R) or left (L) version |
| или левое (L) указывать | |
| Размеры в мм | dimensions in mm |
| TPI* | t | s | b | E | f | d | a | L | L1 | |||||
| 4.8 | R/L UM-005.5548-15 | 48-24 | 0.40 | 4.4 | 0.06 | 0.45 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | UM-645.xxx | xxx.5 |
| 6.0 | R/L UM-006.5548-15 48-24 | 0.40 | 5.3 | 0.06 | 0.45 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-660 / | ||
| 6.0 | R/L UM-006.5524-15 24-16 | 0.81 | 5.3 | 0.12 | 0.75 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-676.xxx | xxx.6 | |
| 7.0 | R/L UM-007.5524-15 | 24-16 | 0.81 | 6.3 | 0.12 | 0.75 | 2.8 | 3.8 | 6.3 | 30 | 15 | 7.0 | UM-670 / |
xxx.7 *: TPI = Ниток на дюйм *: TPI = threads per inch
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
