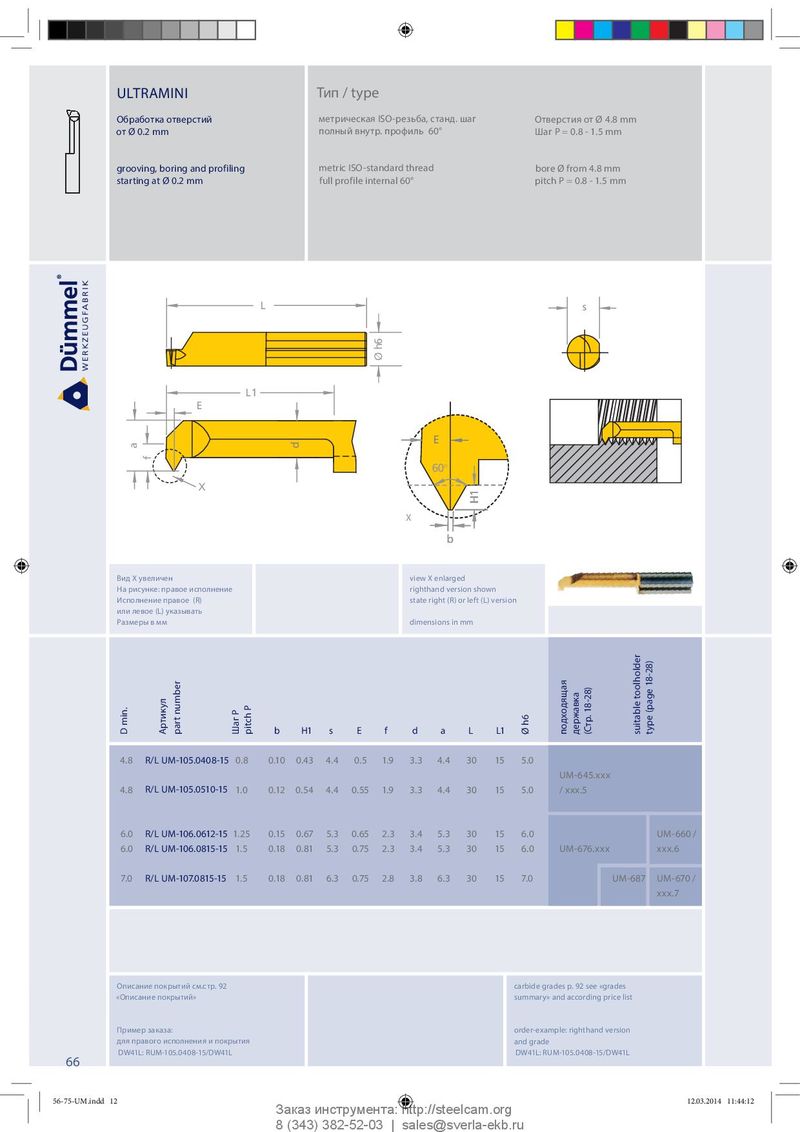

Общий каталог Dümmel 2014 - страница 63
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
| Обработка отверстий | метрическая ISO-резьба, станд. шаг | Отверстия от Ø 4.8 mm |
| от Ø 0.2 mm | полный внутр. профиль 60° | Шаг P = 0.8 - 1.5 mm |
| grooving, boring and profiling | metric ISO-standard thread | bore Ø from 4.8 mm |
| starting at Ø 0.2 mm | full profile internal 60° | pitch P = 0.8 - 1.5 mm |
L s
E
X
L1
X
EE
60°60°
bb
| Вид Х увеличен | view X enlarged |
| На рисунке: правое исполнение | righthand version shown |
| Исполнение правое (R) | state right (R) or left (L) version |
| или левое (L) указывать | |
| Размеры в мм | dimensions in mm |
b H1 s E f d a L L1
| 4.8 | R/L UM-105.0408-15 | 0.8 | 0.10 | 0.43 | 4.4 | 0.5 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | |
| UM-645.xxx | |||||||||||||
| 4.8 | R/L UM-105.0510-15 | 1.0 | 0.12 | 0.54 | 4.4 | 0.55 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | / xxx.5 |
| 6.0 | R/L UM-106.0612-15 | 1.25 | 0.15 | 0.67 | 5.3 | 0.65 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-660 / | ||
| 6.0 | R/L UM-106.0815-15 | 1.5 | 0.18 | 0.81 | 5.3 | 0.75 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-676.xxx | xxx.6 | |
| 7.0 | R/L UM-107.0815-15 | 1.5 | 0.18 | 0.81 | 6.3 | 0.75 | 2.8 | 3.8 | 6.3 | 30 | 15 | 7.0 | UM-687 | UM-670 / |
xxx.7
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
