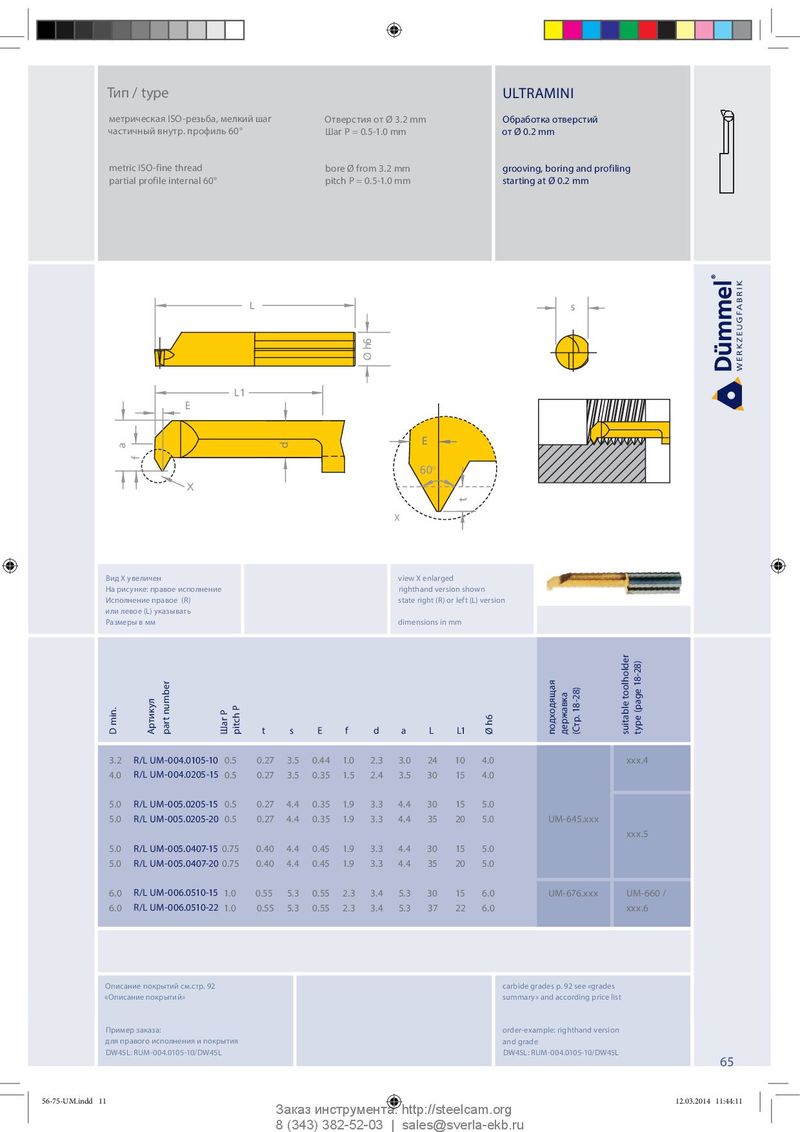

Общий каталог Dümmel 2014 - страница 62
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
| метрическая ISO-резьба, мелкий шаг | Отверстия от Ø 3.2 mm | Обработка отверстий |
| частичный внутр. профиль 60° | Шаг P = 0.5-1.0 mm | от Ø 0.2 mm |
| metric ISO-fine thread | bore Ø from 3.2 mm | grooving, boring and profiling |
| partial profile internal 60° | pitch P = 0.5-1.0 mm | starting at Ø 0.2 mm |
L s
E
X
L1
X
E
60°
| Вид Х увеличен | view X enlarged |
| На рисунке: правое исполнение | righthand version shown |
| Исполнение правое (R) | state right (R) or left (L) version |
| или левое (L) указывать | |
| Размеры в мм | dimensions in mm |
t s E f d a L L1
| 3.2 | R/L UM-004.0105-10 | 0.5 | 0.27 | 3.5 | 0.44 | 1.0 | 2.3 | 3.0 | 24 | 10 | 4.0 | xxx.4 | |
| 4.0 | R/L UM-004.0205-15 | 0.5 | 0.27 | 3.5 | 0.35 | 1.5 | 2.4 | 3.5 | 30 | 15 | 4.0 | ||
| 5.0 | R/L UM-005.0205-15 | 0.5 | 0.27 | 4.4 | 0.35 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | ||
| 5.0 | R/L UM-005.0205-20 | 0.5 | 0.27 | 4.4 | 0.35 | 1.9 | 3.3 | 4.4 | 35 | 20 | 5.0 | UM-645.xxx | |
| xxx.5 | |||||||||||||
| 5.0 | R/L UM-005.0407-15 0.75 | 0.40 | 4.4 | 0.45 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | |||
| 5.0 | R/L UM-005.0407-20 0.75 | 0.40 | 4.4 | 0.45 | 1.9 | 3.3 | 4.4 | 35 | 20 | 5.0 | |||
| 6.0 | R/L UM-006.0510-15 | 1.0 | 0.55 | 5.3 | 0.55 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-676.xxx | UM-660 / |
| 6.0 | R/L UM-006.0510-22 | 1.0 | 0.55 | 5.3 | 0.55 | 2.3 | 3.4 | 5.3 | 37 | 22 | 6.0 | xxx.6 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
