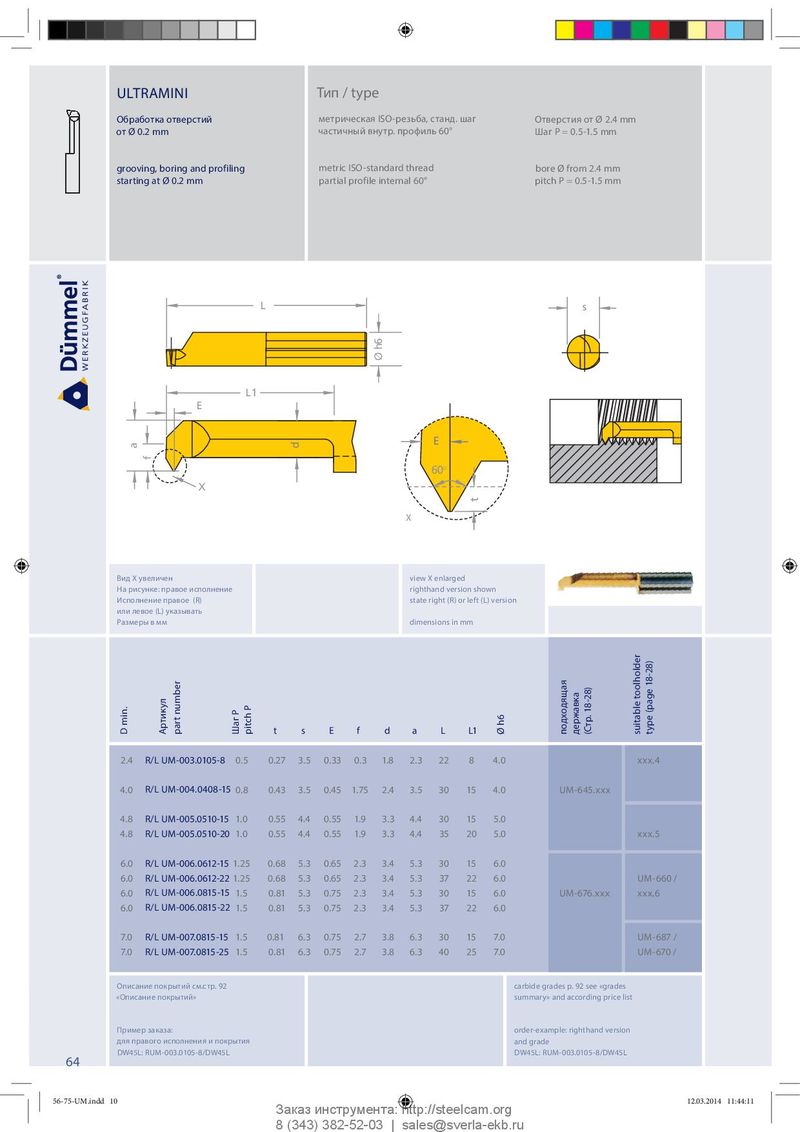

| Обработка отверстий | метрическая ISO-резьба, станд. шаг | Отверстия от Ø 2.4 mm |
| от Ø 0.2 mm | частичный внутр. профиль 60° | Шаг P = 0.5-1.5 mm |
| grooving, boring and profiling | metric ISO-standard thread | bore Ø from 2.4 mm |
| starting at Ø 0.2 mm | partial profile internal 60° | pitch P = 0.5-1.5 mm |
L s
E
X
L1
X
E
60°
| Вид Х увеличен | view X enlarged |
| На рисунке: правое исполнение | righthand version shown |
| Исполнение правое (R) | state right (R) or left (L) version |
| или левое (L) указывать | |
| Размеры в мм | dimensions in mm |
tsEf d a L L1
| 2.4 | R/L UM-003.0105-8 | 0.5 | 0.27 | 3.5 | 0.33 | 0.3 | 1.8 | 2.3 | 22 | 8 | 4.0 | xxx.4 | |
| 4.0 | R/L UM-004.0408-15 0.8 | 0.43 | 3.5 | 0.45 | 1.75 | 2.4 | 3.5 | 30 | 15 | 4.0 | UM-645.xxx | ||
| 4.8 | R/L UM-005.0510-15 | 1.0 | 0.55 | 4.4 | 0.55 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | ||
| 4.8 | R/L UM-005.0510-20 | 1.0 | 0.55 | 4.4 | 0.55 | 1.9 | 3.3 | 4.4 | 35 | 20 | 5.0 | xxx.5 | |
| 6.0 | R/L UM-006.0612-15 1.25 | 0.68 | 5.3 | 0.65 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | |||
| 6.0 | R/L UM-006.0612-22 1.25 | 0.68 | 5.3 | 0.65 | 2.3 | 3.4 | 5.3 | 37 | 22 | 6.0 | UM-660 / | ||
| 6.0 | R/L UM-006.0815-15 | 1.5 | 0.81 | 5.3 | 0.75 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-676.xxx | xxx.6 |
| 6.0 | R/L UM-006.0815-22 1.5 | 0.81 | 5.3 | 0.75 | 2.3 | 3.4 | 5.3 | 37 | 22 | 6.0 | |||
| 7.0 | R/L UM-007.0815-15 | 1.5 | 0.81 | 6.3 | 0.75 | 2.7 | 3.8 | 6.3 | 30 | 15 | 7.0 | UM-687 / | |
| 7.0 | R/L UM-007.0815-25 | 1.5 | 0.81 | 6.3 | 0.75 | 2.7 | 3.8 | 6.3 | 40 | 25 | 7.0 | UM-670 / |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
