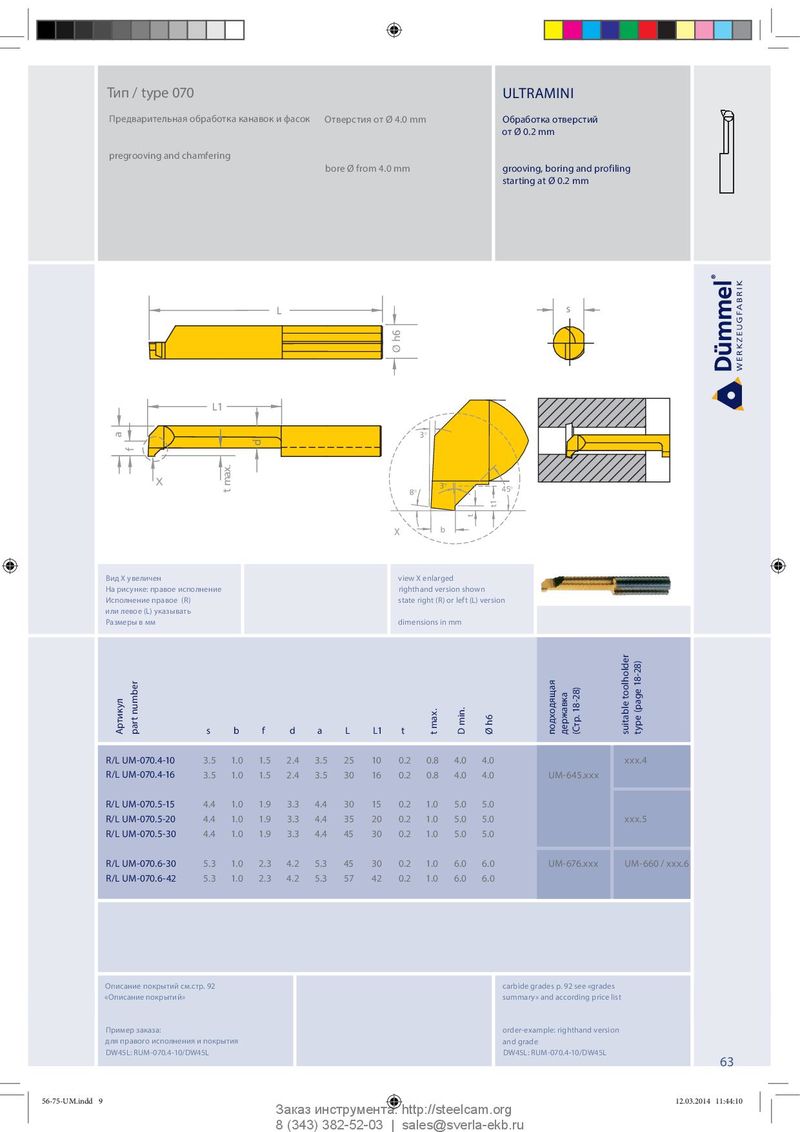

Предварительная обработка канавок и фасок Отверстия от Ø 4.0 mm Обработка отверстий
от Ø 0.2 mm pregrooving and chamfering bore Ø from 4.0 mm grooving, boring and profiling starting at Ø 0.2 mm
| L | Ø h6 | s | ||||||||||
| a f X Вид X увеличен На рисунке: правое испол Исполнение правое (R) или левое (L) указывать Размеры в мм Артикул part number | t max. L1 s b нение | d f | d | a | L | L1 | 3° 8° X t viewXe righthan state righ dimensio | t max. nlar d ve t (R ns i | t 3° b D min. ged rsion sho ) or left (L n mm | t1 45° Ø h6 wn ) version | подходящая державка (Стр. 18-28) | suitable toolholder type (page 18-28) |
| R/L UM-070.4-10 | 3.5 1.0 | 1.5 | 2.4 | 3.5 | 25 | 10 | 0.2 0 | .8 | 4.0 | 4.0 | xxx.4 | |
| R/L UM-070.4-16 | 3.5 1.0 | 1.5 | 2.4 | 3.5 | 30 | 16 | 0.2 0 | .8 | 4.0 | 4.0 | UM-645.xxx | |
| R/L UM-070.5-15 | 4.4 1.0 | 1.9 | 3.3 | 4.4 | 30 | 15 | 0.2 1 | .0 | 5.0 | 5.0 | ||
| R/L UM-070.5-20 | 4.4 1.0 | 1.9 | 3.3 | 4.4 | 35 | 20 | 0.2 1 | .0 | 5.0 | 5.0 | xxx.5 | |
| R/L UM-070.5-30 | 4.4 1.0 | 1.9 | 3.3 | 4.4 | 45 | 30 | 0.2 1 | .0 | 5.0 | 5.0 | ||
| R/L UM-070.6-30 | 5.3 1.0 | 2.3 | 4.2 | 5.3 | 45 | 30 | 0.2 1 | .0 | 6.0 | 6.0 | UM-676.xxx | UM-660 / xxx.6 |
| R/L UM-070.6-42 | 5.3 1.0 | 2.3 | 4.2 | 5.3 | 57 | 42 | 0.2 1 | .0 | 6.0 | 6.0 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
