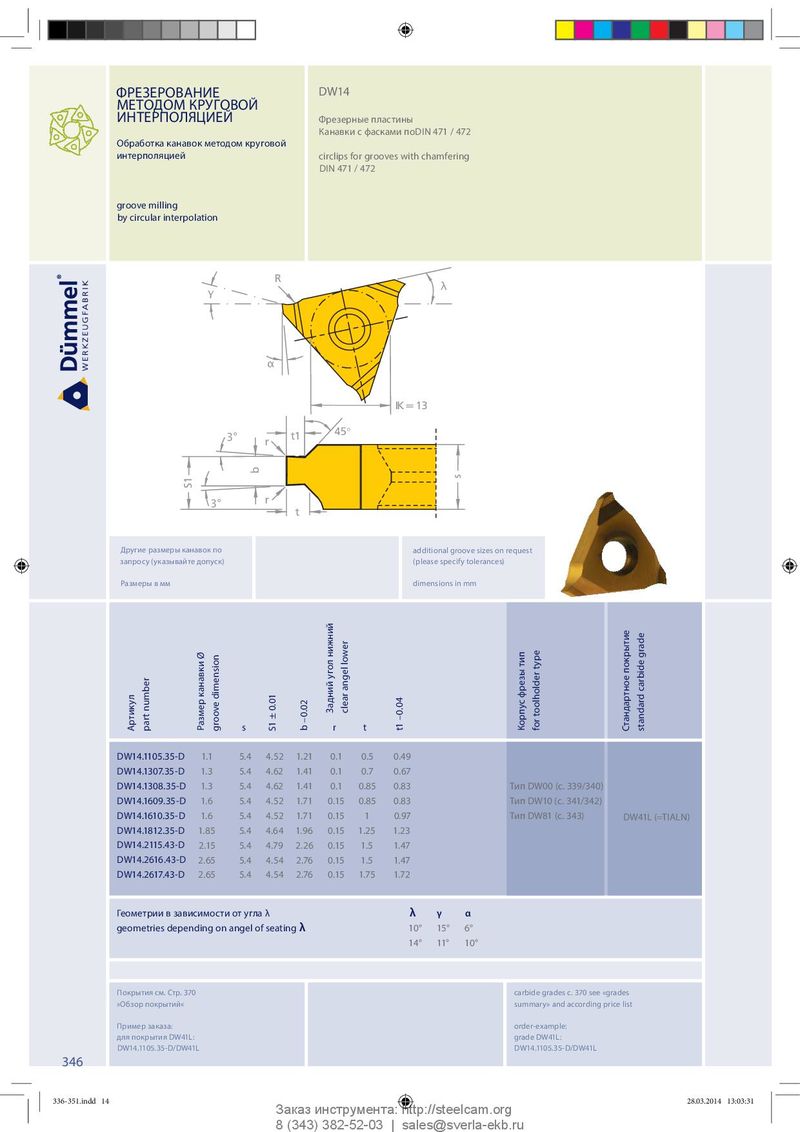

Общий каталог Dümmel 2014 - страница 343

ФРЕЗЕРОВАНИЕ DW14 МЕТОДОМ КРУГОВОЙ ИНТЕРПОЛЯЦИЕЙ Фрезерные пластины Канавки с фасками поDIN 471 / 472 Обработка канавок методом круговой интерполяцией circlips for grooves with chamfering DIN 471 / 472 groove milling by circular interpolation R λ γ α IK = 13 45° 3° t1 r b s S1 3° r t Другие размеры канавок по additional groove sizes on request запросу (указывайте допуск) (please specify tolerances) Размеры в мм dimensions in mm Задний угол нижний clear angel lower Артикул part number Размер канавки Ø groove dimension s S1 ± 0.01 b –0.02 r t t1 –0.04 Корпус фрезы тип for toolholder type Стандартное покрытие standard carbide grade DW14.1105.35-D 1.1 5.4 4 . 52 1. 21 0.1 0.5 0.49 DW14.1307.35-D 1.3 5.4 4.62 1.41 0.1 0.7 0.67 DW14.1308.35-D 1.3 5.4 4.62 1.41 0.1 0.85 0.83 Тип DW00 (c. 339/340) DW14.1609.35-D 1.6 5.4 4.52 1.71 0.15 0.85 0.83 Тип DW10 (c. 341/342) DW14.1610.35-D 1.6 5.4 4.52 1.71 0.15 1 0.97 Тип DW81 (c. 343) DW41L (=TIALN) DW14.1812.35-D 1.85 5.4 4.64 1.96 0.15 1.25 1.23 DW14.2115.43-D 2.15 5.4 4.79 2.26 0.15 1.5 1.47 DW14.2616.43-D 2.65 5.4 4.54 2.76 0.15 1.5 1.47 DW14.2617.43-D 2.65 5.4 4.54 2.76 0.15 1.75 1.72 Геометрии в зависимости от угла λ λ γ α geometries depending on angel of seating λ 10° 15° 6° 14° 11° 10° Покрытия см. Стр. 370 carbide grades c. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: DW14.1105.35-D/DW41L DW14.1105.35-D/DW41L 346 336-351.indd 14 336-351.indd 14 28.03.2014 13:03:31 28.03.2014 13:03:31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
