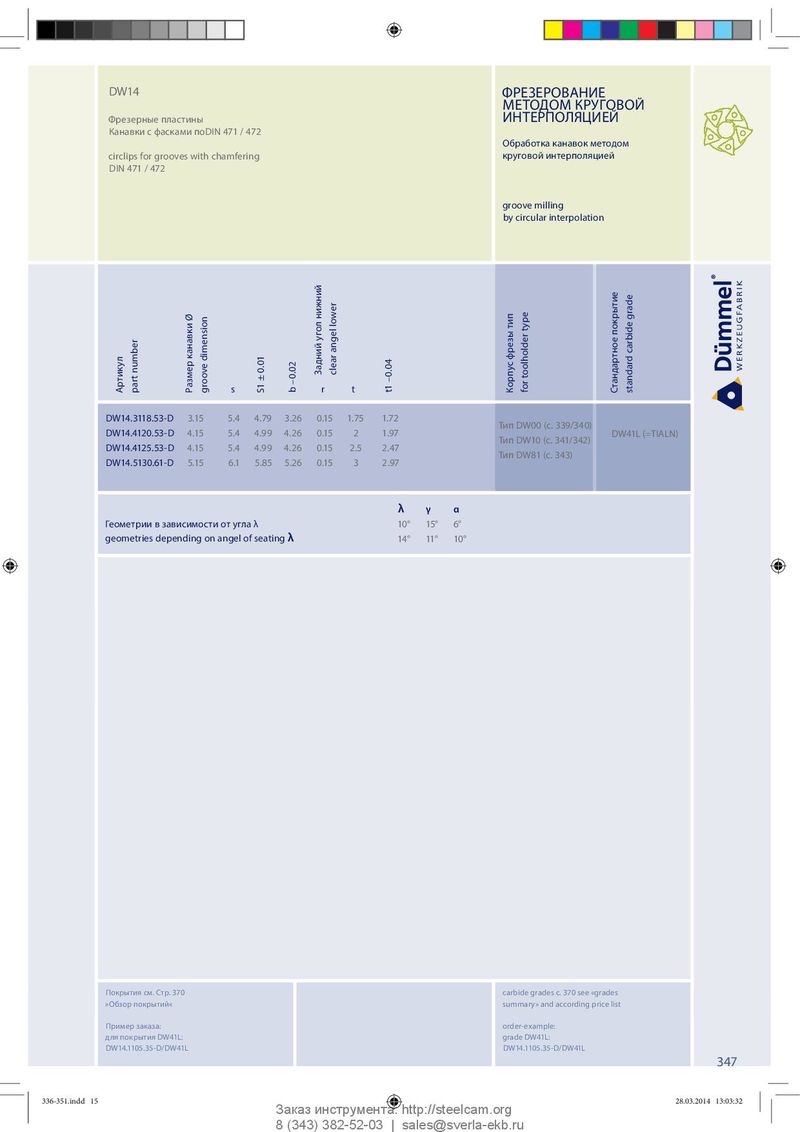

Общий каталог Dümmel 2014 - страница 344

DW14 ФРЕЗЕРОВАНИЕ МЕТОДОМ КРУГОВОЙ Фрезерные пластины ИНТЕРПОЛЯЦИЕЙ Канавки с фасками поDIN 471 / 472 Обработка канавок методом circlips for grooves with chamfering круговой интерполяцией DIN 471 / 472 groove milling by circular interpolation Задний угол нижний clear angel lower Артикул part number Размер канавки Ø groove dimension s S1 ± 0.01 b –0.02 r t t1 –0.04 Корпус фрезы тип for toolholder type Стандартное покрытие standard carbide grade DW14.3118.53-D 3.15 5.4 4.79 3.26 0.15 1.75 1.72 Тип DW00 (c. 339/340) DW14.4120.53-D 4.15 5.4 4.99 4.26 0.15 2 1.97 DW41L (=TIALN) Тип DW10 (c. 341/342) DW14.4125.53-D 4.15 5.4 4.99 4.26 0.15 2.5 2.47 Тип DW81 (c. 343) DW14.5130.61-D 5.15 6.1 5.85 5.26 0.15 3 2.97 λ γ α Геометрии в зависимости от угла λ 10° 15° 6° geometries depending on angel of seating λ 14° 11° 10° Покрытия см. Стр. 370 carbide grades c. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: DW14.1105.35-D/DW41L DW14.1105.35-D/DW41L 347 336-351.indd 15 336-351.indd 15 28.03.2014 13:03:32 28.03.2014 13:03:32 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
