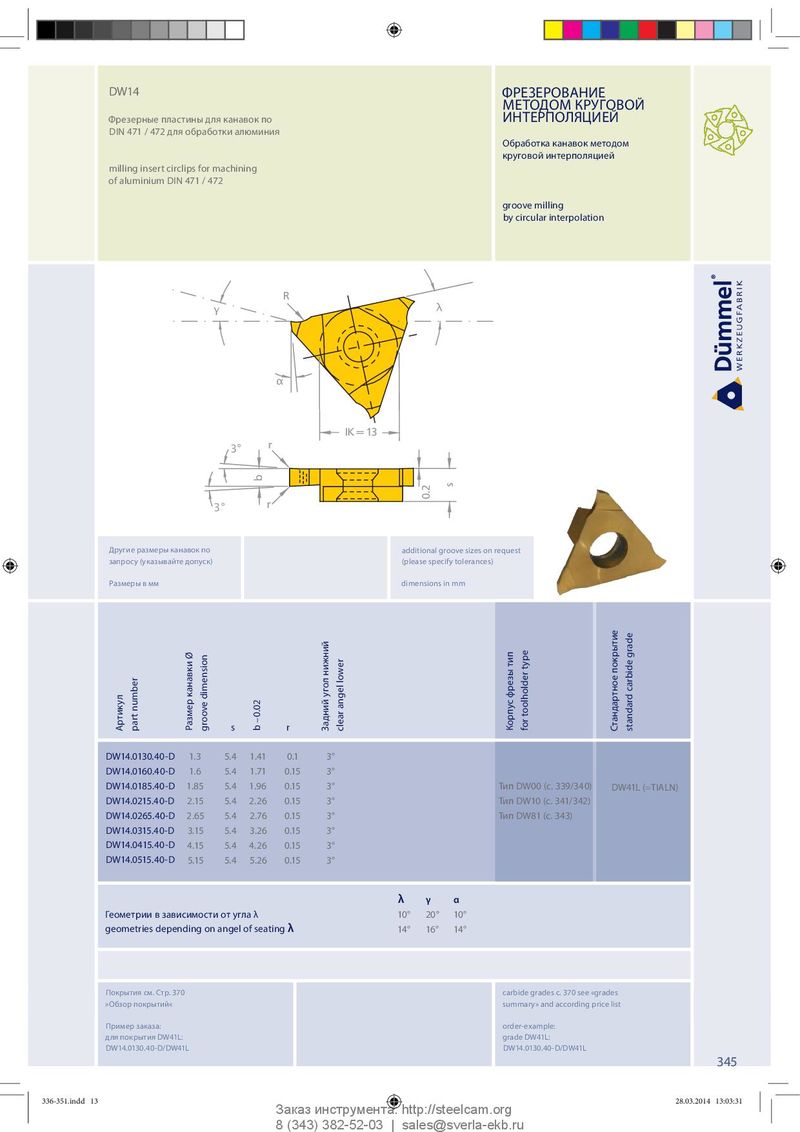

DW14 ФРЕЗЕРОВАНИЕ МЕТОДОМ КРУГОВОЙ Фрезерные пластины для канавок по ИНТЕРПОЛЯЦИЕЙ DIN 471 / 472 для обработки алюминия Обработка канавок методом круговой интерполяцией milling insert circlips for machining of aluminium DIN 471 / 472 groove milling by circular interpolation R γ λ α IK = 13 r 3° b s 0.2 3° r Другие размеры канавок по additional groove sizes on request запросу (указывайте допуск) (please specify tolerances)    Размеры в мм dimensions in mm Артикул part number Размер канавки Ø s groove dimension b –0.02 r Задний угол нижний clear angel lower Корпус фрезы тип for toolholder type Стандартное покрытие standard carbide grade DW14.0130.40-D 1.3 5.4 1.41 0.1 3° DW14.0160.40-D 1.6 5.4 1.71 0.15 3° DW14.0185.40-D 1.85 5.4 1.96 0.15 3° Тип DW00 (c. 339/340) DW41L (=TIALN) DW14.0215.40-D 2.15 5.4 2.26 0.15 3° Тип DW10 (c. 341/342) DW14.0265.40-D 2.65 5.4 2.76 0.15 3° Тип DW81 (c. 343) DW14.0315.40-D 3.15 5.4 3.26 0.15 3° DW14.0415.40-D 4.15 5.4 4.26 0.15 3° DW14.0515.40-D 5.15 5.4 5.26 0.15 3° λ γ α Геометрии в зависимости от угла λ 10° 20° 10° geometries depending on angel of seating λ 14° 16° 14° Покрытия см. Стр. 370 carbide grades c. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: DW14.0130.40-D/DW41L DW14.0130.40-D/DW41L 345 336-351.indd 13 336-351.indd 13 28.03.2014 13:03:31 28.03.2014 13:03:31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
