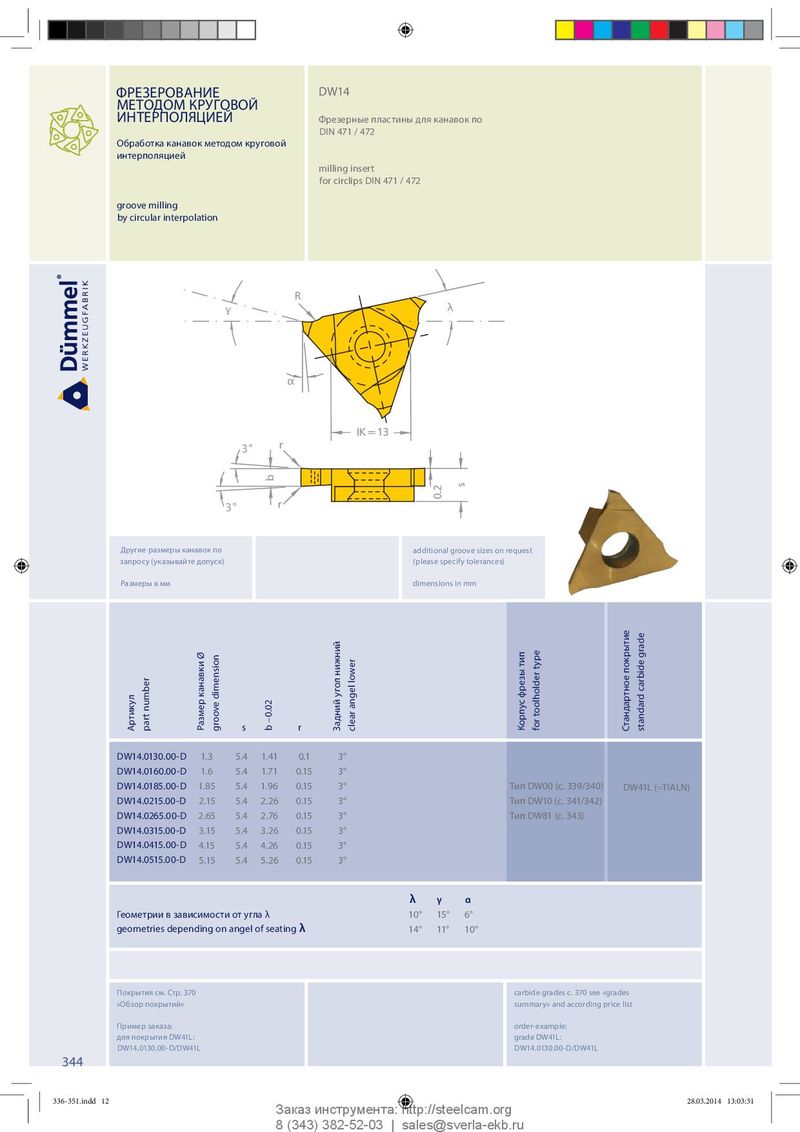

ФРЕЗЕРОВАНИЕ DW14 МЕТОДОМ КРУГОВОЙ ИНТЕРПОЛЯЦИЕЙ Фрезерные пластины для канавок по DIN 471 / 472 Обработка канавок методом круговой интерполяцией milling insert for circlips DIN 471 / 472 groove milling by circular interpolation R γ λ α IK = 13 r 3° b s 0.2 3° r Другие размеры канавок по additional groove sizes on request запросу (указывайте допуск) (please specify tolerances) Размеры в мм dimensions in mm Артикул part number Размер канавки Ø s groove dimension b –0.02 r Задний угол нижний clear angel lower Корпус фрезы тип for toolholder type Стандартное покрытие standard carbide grade DW14.0130.00-D 1.3 5.4 1.41 0.1 3° DW14.0160.00-D 1.6 5.4 1.71 0.15 3° DW14.0185.00-D 1.85 5.4 1.96 0.15 3° Тип DW00 (c. 339/340) DW41L (=TIALN) DW14.0215.00-D 2.15 5.4 2.26 0.15 3° Тип DW10 (c. 341/342) DW14.0265.00-D 2.65 5.4 2.76 0.15 3° Тип DW81 (c. 343) DW14.0315.00-D 3.15 5.4 3.26 0.15 3° DW14.0415.00-D 4.15 5.4 4.26 0.15 3° DW14.0515.00-D 5.15 5.4 5.26 0.15 3° λ γ α Геометрии в зависимости от угла λ 10° 15° 6° geometries depending on angel of seating λ 14° 11° 10° Покрытия см. Стр. 370 carbide grades c. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: DW14.0130.00-D/DW41L DW14.0130.00-D/DW41L 344 336-351.indd 12 336-351.indd 12 28.03.2014 13:03:31 28.03.2014 13:03:31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
