Общий каталог Dümmel 2014 - страница 340

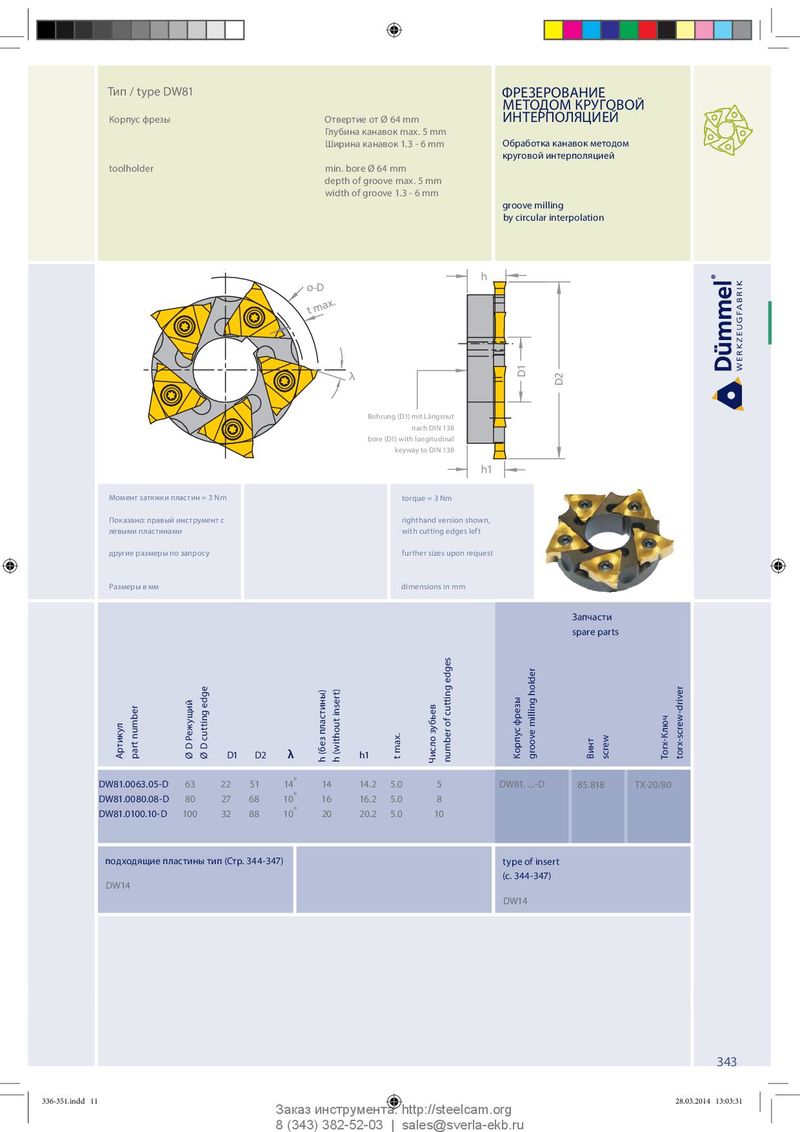

Тип / type DW81 ФРЕЗЕРОВАНИЕ МЕТОДОМ КРУГОВОЙ Корпус фрезы Отвертие от Ø 64 mm ИНТЕРПОЛЯЦИЕЙ Глубина канавок max. 5 mm Ширина канавок 1.3 - 6 mm Обработка канавок методом круговой интерполяцией toolholder min. bore Ø 64 mm depth of groove max. 5 mm width of groove 1.3 - 6 mm groove milling by circular interpolation h ø-D t max. λ D1 D2 Bohrung (D1) mit Längsnut Bohrung (D1) mit Längsnut nach DIN 138 bore (D1) with longitudinal nach DIN 138 keyway to DIN 138 bore (D1) with longitudinal keyway to DIN 138 h1 Момент затяжки пластин = 3 Nm torque = 3 Nm Показано: правый инструмент с righthand version shown, левыми пластинами with cutting edges left другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Запчасти spare parts Артикул part number Ø D Режущий Ø D cutting edge D1 D2 λ h (без пластины) h1 h (without insert) t max. screw Число зубьев number of cutting edges Корпус фрезы groove milling holder Винт Torx-Ключ torx-screw-driver DW81.0063.05-D 63 22 51 14 ° 14 14.2 5.0 5 DW81. ...-D 85.818 TX-20/80 DW81.0080.08-D 80 27 68 10 ° 16 16.2 5.0 8 DW81.0100.10-D 100 32 88 10 ° 20 20.2 5.0 10 подходящие пластины тип (Стр. 344-347) type of insert (c. 344-347) DW14 DW14 343 336-351.indd 11 336-351.indd 11 28.03.2014 13:03:31 28.03.2014 13:03:31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
