Общий каталог Dümmel 2014 - страница 339

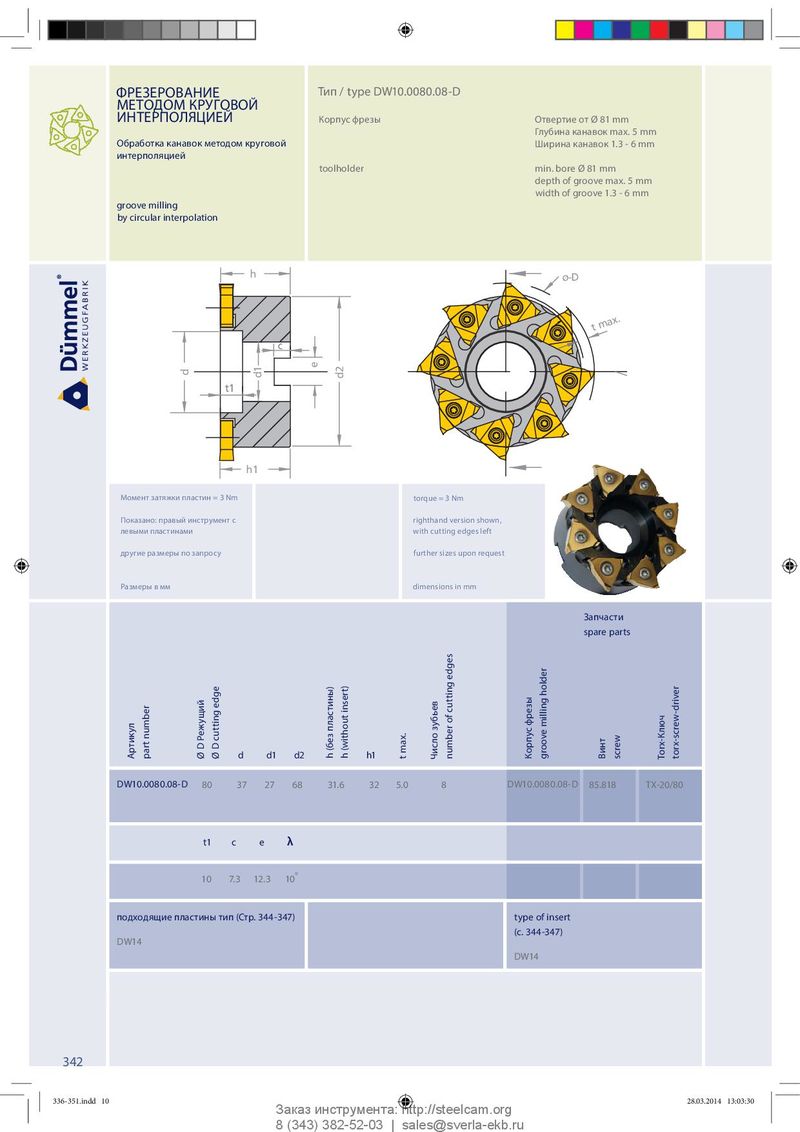

ФРЕЗЕРОВАНИЕ Тип / type DW10.0080.08-D МЕТОДОМ КРУГОВОЙ ИНТЕРПОЛЯЦИЕЙ Корпус фрезы Отвертие от Ø 81 mm Глубина канавок max. 5 mm Обработка канавок методом круговой Ширина канавок 1.3 - 6 mm интерполяцией toolholder min. bore Ø 81 mm depth of groove max. 5 mm width of groove 1.3 - 6 mm groove milling by circular interpolation h ø-D t max. c e d d1 d2 t1 h1 Момент затяжки пластин = 3 Nm torque = 3 Nm Показано: правый инструмент с righthand version shown, левыми пластинами with cutting edges left другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Запчасти spare parts Артикул part number Ø D Режущий Ø D cutting edge d d1 d2 h (без пластины) h (without insert) h1 t max. Число зубьев number of cutting edges Корпус фрезы groove milling holder Винт screw Torx-Ключ torx-screw-driver DW10.0080.08-D 80 37 27 68 31.6 32 5.0 8 DW10.0080.08-D 85.818 TX-20/80 t1 c e λ 10 7.3 12.3 10 ° подходящие пластины тип (Стр. 344-347) type of insert (c. 344-347) DW14 DW14 342 336-351.indd 10 336-351.indd 10 28.03.2014 13:03:30 28.03.2014 13:03:30 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
