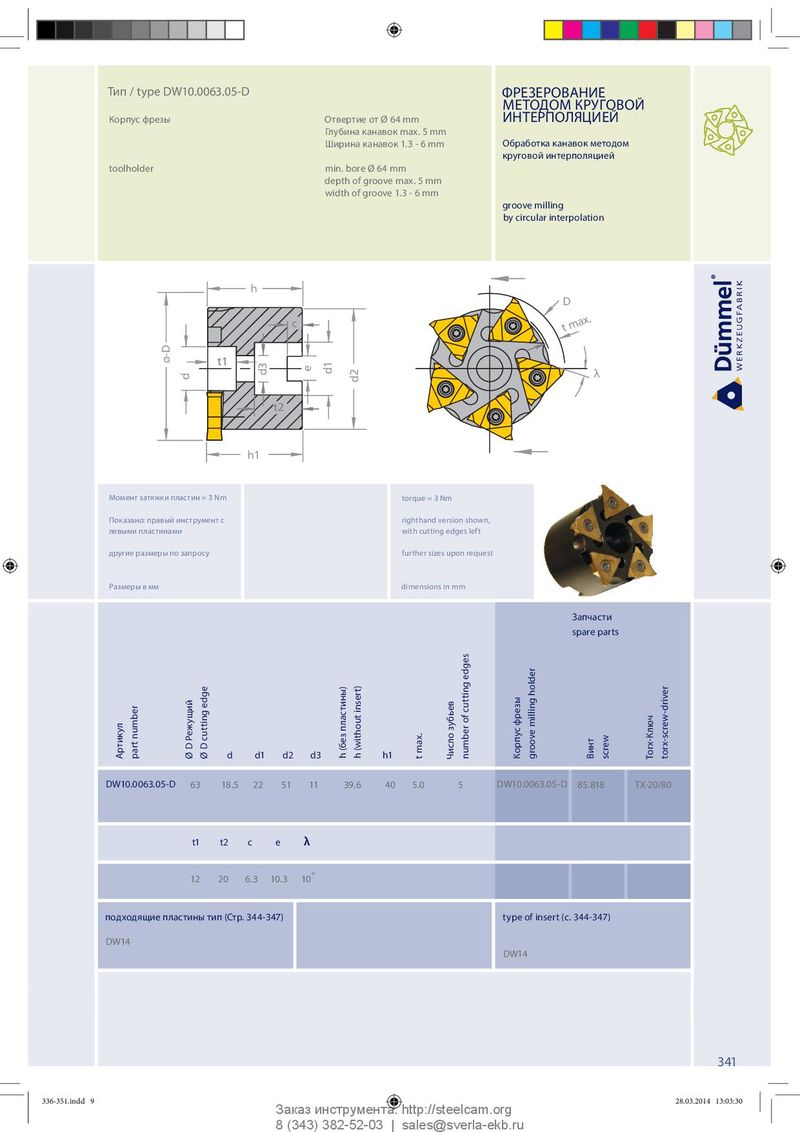

Тип / type DW10.0063.05-D ФРЕЗЕРОВАНИЕ МЕТОДОМ КРУГОВОЙ Корпус фрезы Отвертие от Ø 64 mm ИНТЕРПОЛЯЦИЕЙ Глубина канавок max. 5 mm Ширина канавок 1.3 - 6 mm Обработка канавок методом круговой интерполяцией toolholder min. bore Ø 64 mm depth of groove max. 5 mm width of groove 1.3 - 6 mm groove milling by circular interpolation h D c t max. ø-D t1 d3 e d1 d d2 λ t2 h1 Момент затяжки пластин = 3 Nm torque = 3 Nm Показано: правый инструмент с righthand version shown, левыми пластинами with cutting edges left другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Запчасти spare parts Артикул part number Ø D Режущий Ø D cutting edge d d1 d2 d3 h (без пластины) h (without insert) h1 t max. Число зубьев number of cutting edges Корпус фрезы groove milling holder Винт screw Torx-Ключ torx-screw-driver DW10.0063.05-D 63 18.5 22 51 11 39.6 40 5.0 5 DW10.0063.05-D 85.818 TX-20/80 t1 t2 c e λ 12 20 6.3 10.3 10 ° подходящие пластины тип (Стр. 344-347) type of insert (c. 344-347) DW14 DW14 341 336-351.indd 9 336-351.indd 9 28.03.2014 13:03:30 28.03.2014 13:03:30 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
