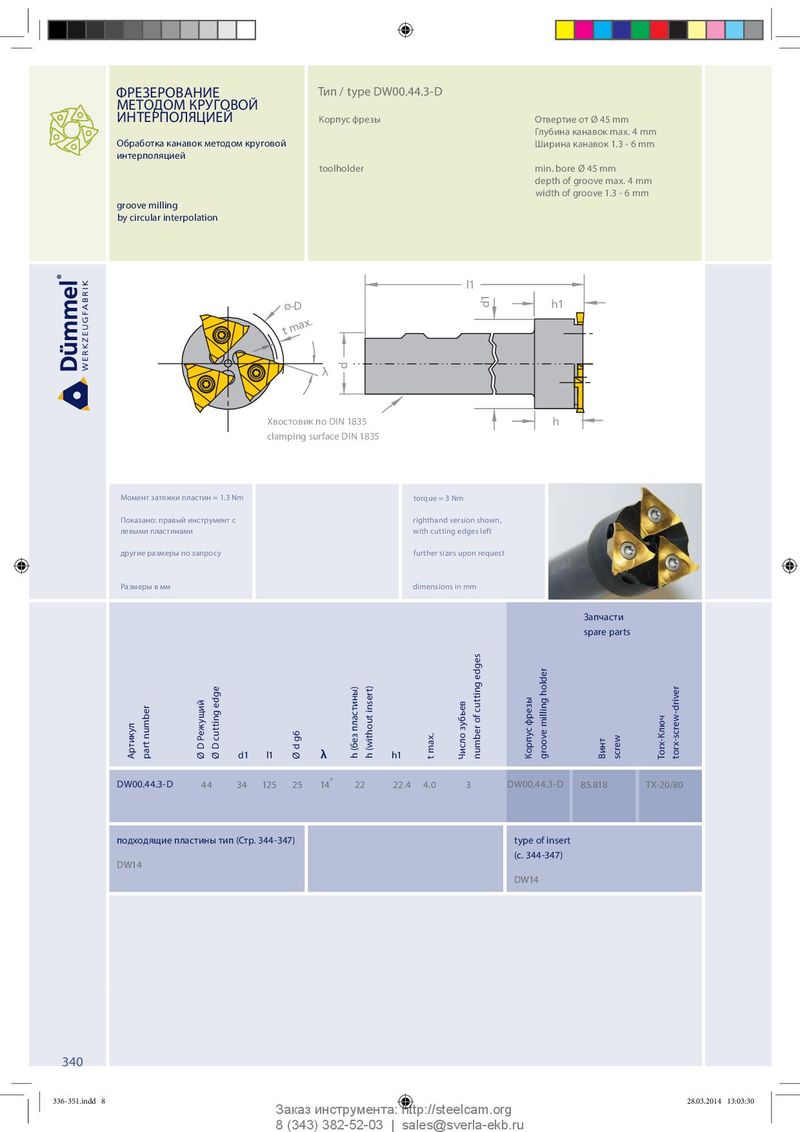

ФРЕЗЕРОВАНИЕ Тип / type DW00.44.3-D МЕТОДОМ КРУГОВОЙ ИНТЕРПОЛЯЦИЕЙ Корпус фрезы Отвертие от Ø 45 mm Глубина канавок max. 4 mm Обработка канавок методом круговой Ширина канавок 1.3 - 6 mm интерполяцией toolholder min. bore Ø 45 mm depth of groove max. 4 mm width of groove 1.3 - 6 mm groove milling by circular interpolation l1 ø-D d1 h1 t max. d λ Хвостовик по DIN 1835 Mitnahmeflächen nach DIN 1835 h clamping surface DIN 1835 clamping surface DIN 1835 Момент затяжки пластин = 1.3 Nm torque = 3 Nm Показано: правый инструмент с righthand version shown, левыми пластинами with cutting edges left другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Запчасти spare parts Артикул part number Ø D Режущий Ø D cutting edge d1 l1 Ø d g6 λ h (без пластины) h (without insert) h1 t max. Число зубьев number of cutting edges Корпус фрезы groove milling holder Винт screw Torx-Ключ torx-screw-driver DW00.44.3-D 44 34 125 25 14 ° 22 22.4 4.0 3 DW00.44.3-D 85.818 TX-20/80 подходящие пластины тип (Стр. 344-347) type of insert (c. 344-347) DW14 DW14 340 336-351.indd 8 336-351.indd 8 28.03.2014 13:03:30 28.03.2014 13:03:30 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
