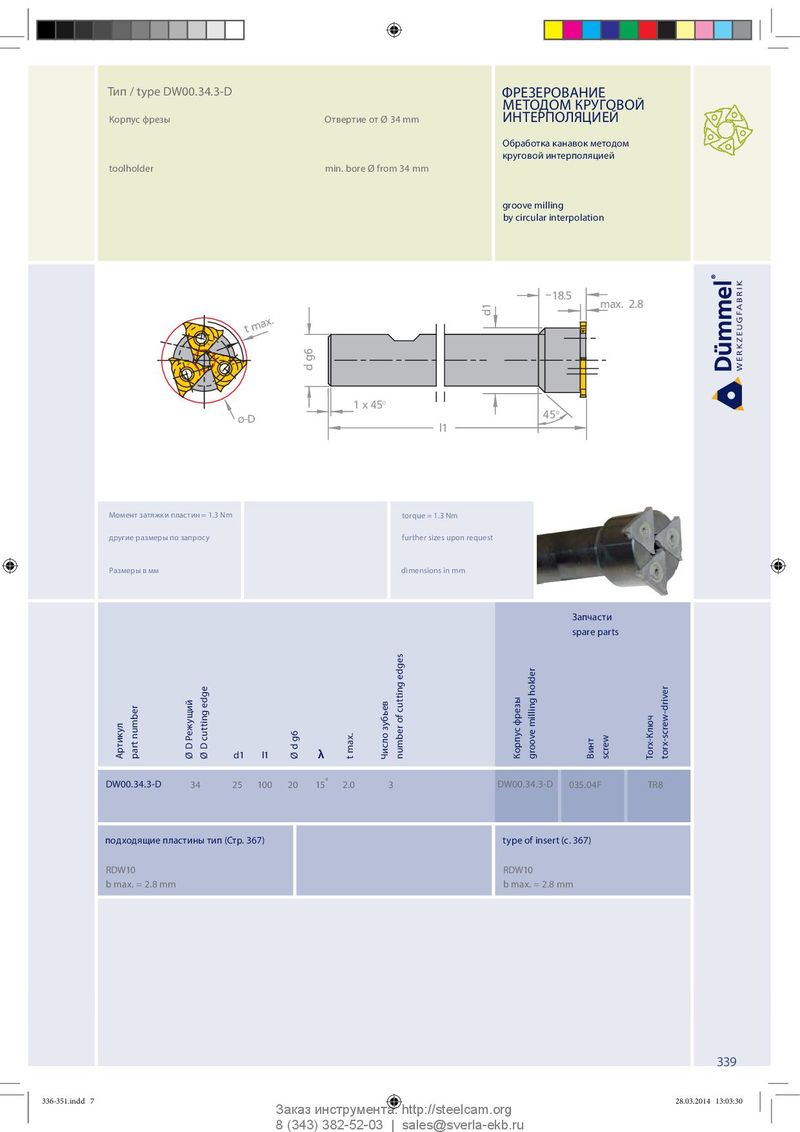

Тип / type DW00.34.3-D ФРЕЗЕРОВАНИЕ МЕТОДОМ КРУГОВОЙ Корпус фрезы Отвертие от Ø 34 mm ИНТЕРПОЛЯЦИЕЙ Обработка канавок методом круговой интерполяцией toolholder min. bore Ø from 34 mm groove milling by circular interpolation 18.5 ~ max. 2.8 d1 . t max R d g6 R R 1 x 45° ø-D 45° l1 Момент затяжки пластин = 1.3 Nm torque = 1.3 Nm другие размеры по запросу further sizes upon request Размеры в мм dimensions in mm Запчасти spare parts number of cutting edges groove milling holder torx-screw-driver Ø D cutting edge Корпус фрезы Ø D Режущий Число зубьев part number Torx-Ключ Артикул Ø d g6 t max. screw Винт d1 l1 λ DW00.34.3-D 34 25 100 20 15° 2.0 3 DW00.34.3-D 035.04F TR8 подходящие пластины тип (Стр. 367) type of insert (c. 367) RDW10 RDW10 b max. = 2.8 mm b max. = 2.8 mm 339 336-351.indd 7 28.03.2014 13:03:30 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
