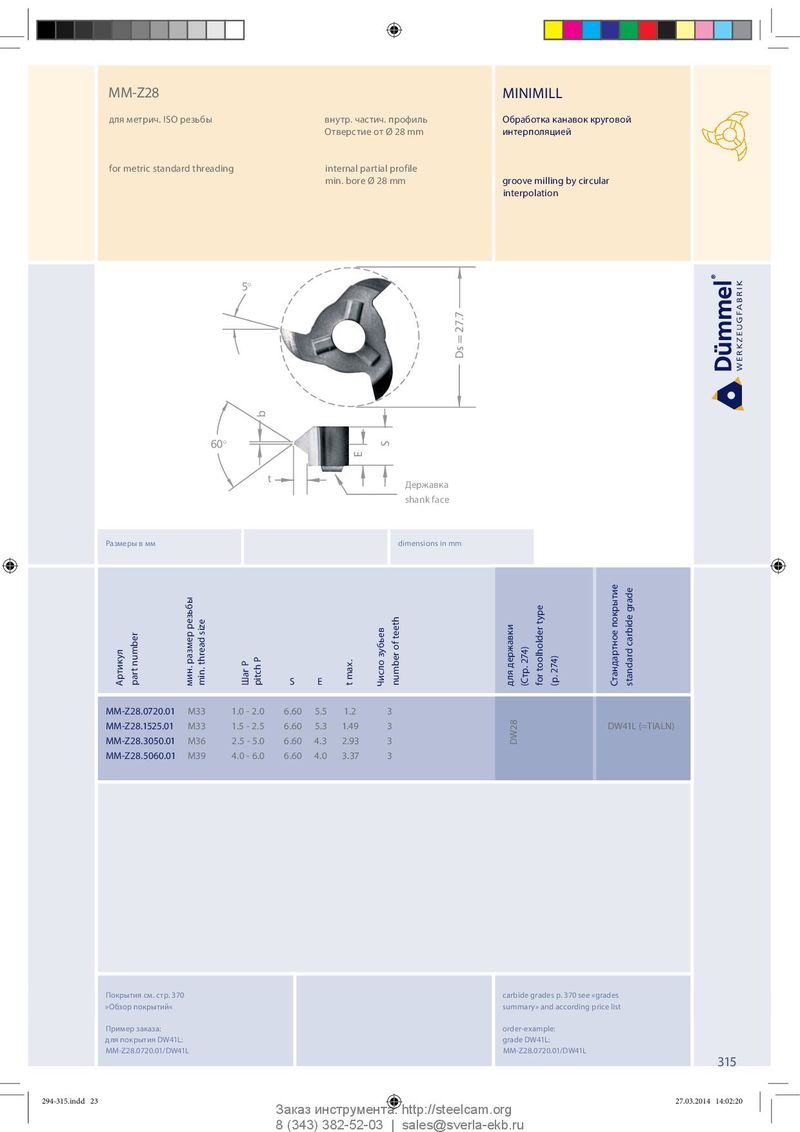

MM-Z28 MINIMILL для метрич. ISO резьбы внутр. частич. профиль Обработка канавок круговой Отверстие от Ø 28 mm интерполяцией for metric standard threading internal partial profile min. bore Ø 28 mm groove milling by circular interpolation 5° Ds = 27.7 b 60° S E H1 t Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (Стр. 274) for toolholder type (p. 274) Стандартное покрытие standard carbide grade MM-Z28.0720.01 M33 1.0 - 2.0 6.60 5.5 1.2 3 MM-Z28.1525.01 M33 1.5 - 2.5 6.60 5.3 1.49 3 DW41L (=TIALN) MM-Z28.3050.01 M36 2.5 - 5.0 6.60 4.3 2.93 3 DW28 MM-Z28.5060.01 M39 4.0 - 6.0 6.60 4.0 3.37 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z28.0720.01/DW41L MM-Z28.0720.01/DW41L 315 294-315.indd 23 294-315.indd 23 27.03.2014 14:02:20 27.03.2014 14:02:20 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
