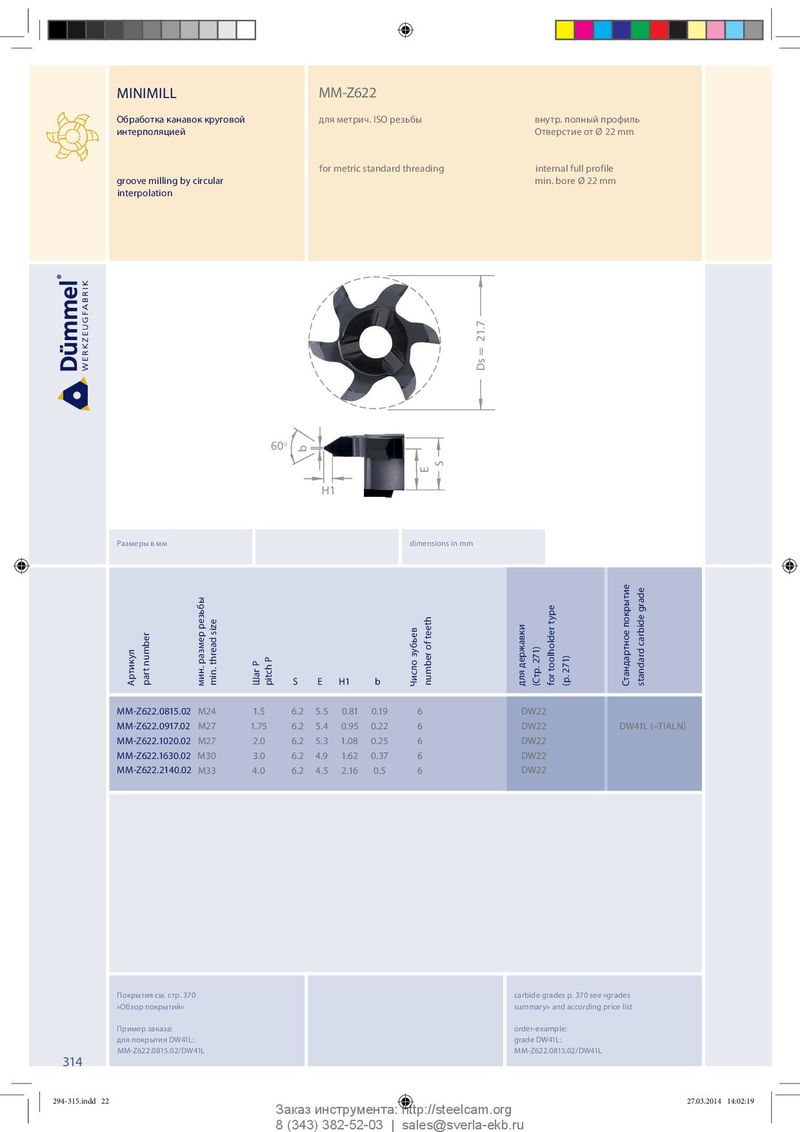

MINIMILL MM-Z622 Обработка канавок круговой для метрич. ISO резьбы внутр. полный профиль интерполяцией Отверстие от Ø 22 mm for metric standard threading internal full profile groove milling by circular min. bore Ø 22 mm interpolation Ds = 21.7 60° b S E H1 Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E H1 b Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade M M -Z 62 2 . 0 815 . 02 M24 1.5 6.2 5.5 0.81 0.19 6 DW22 M M -Z 62 2 . 0 917. 02 M27 1.75 6.2 5.4 0.95 0.22 6 DW22 DW41L (=TIALN) M M -Z 62 2 .102 0 . 02 M27 2.0 6.2 5.3 1.08 0.25 6 DW22 M M -Z 62 2 .163 0 . 02 M30 3.0 6.2 4.9 1.62 0.37 6 DW22 M M -Z 62 2 . 214 0 . 02 M33 4.0 6.2 4.5 2.16 0.5 6 DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z622.0815.02/DW41L MM-Z622.0815.02/DW41L 314 294-315.indd 22 294-315.indd 22 27.03.2014 14:02:19 27.03.2014 14:02:19 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
