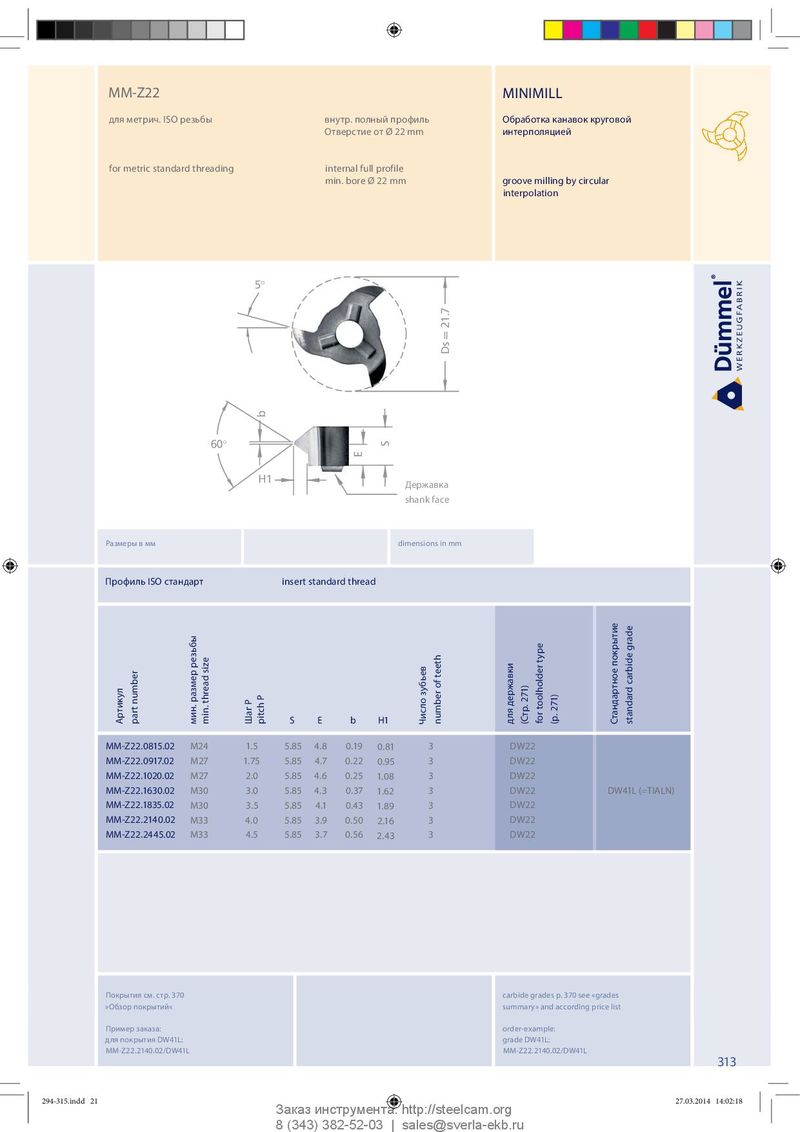

MM-Z22 MINIMILL для метрич. ISO резьбы внутр. полный профиль Обработка канавок круговой Отверстие от Ø 22 mm интерполяцией for metric standard threading internal full profile min. bore Ø 22 mm groove milling by circular interpolation 5° Ds = 21.7 b 60° S E H1 Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Профиль ISO стандарт insert standard thread Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E b H1 Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z22.0815.02 M24 1.5 5.85 4.8 0.19 0.81 3 DW22 MM-Z22.0917.02 M27 1.75 5.85 4.7 0.22 0.95 3 DW22 MM-Z22.1020.02 M27 2.0 5.85 4.6 0.25 1.08 3 DW22 MM-Z22.1630.02 M30 3.0 5.85 4.3 0.37 1.62 3 DW22 DW41L (=TIALN) MM-Z22.1835.02 M30 3.5 5.85 4.1 0.43 1.89 3 DW22 M M -Z 2 2 . 214 0 . 02 M33 4.0 5.85 3.9 0.50 2.16 3 DW22 MM-Z22.2445.02 M33 4.5 5.85 3.7 0.56 2.43 3 DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.2140.02/DW41L MM-Z22.2140.02/DW41L 313 294-315.indd 21 294-315.indd 21 27.03.2014 14:02:18 27.03.2014 14:02:18 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
