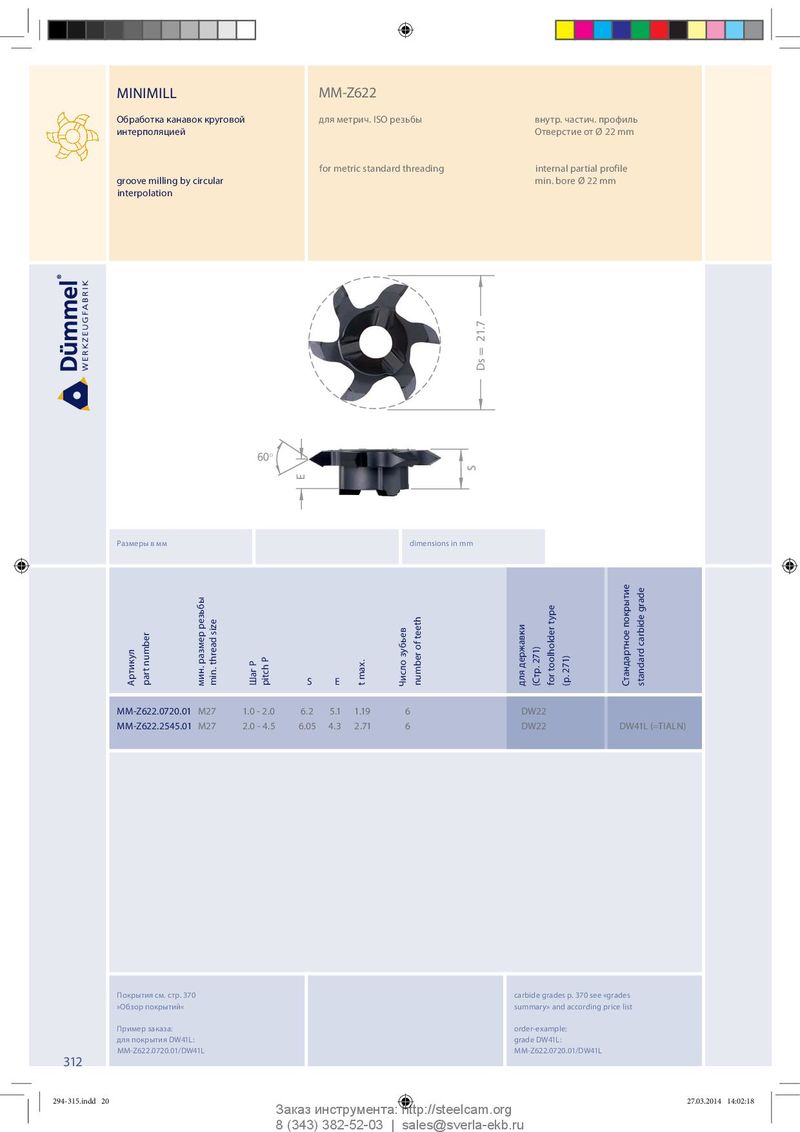

MINIMILL MM-Z622 Обработка канавок круговой для метрич. ISO резьбы внутр. частич. профиль интерполяцией Отверстие от Ø 22 mm for metric standard threading internal partial profile groove milling by circular min. bore Ø 22 mm interpolation Ds = 21.7 60° S E Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade M M -Z 62 2 . 07 2 0 . 01 M27 1.0 - 2.0 6.2 5.1 1.19 6 DW22 MM-Z622.2545.01 M27 2.0 - 4.5 6.05 4.3 2.71 6 DW22 DW41L (=TIALN) Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z622.0720.01/DW41L MM-Z622.0720.01/DW41L 312 294-315.indd 20 294-315.indd 20 27.03.2014 14:02:18 27.03.2014 14:02:18 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
