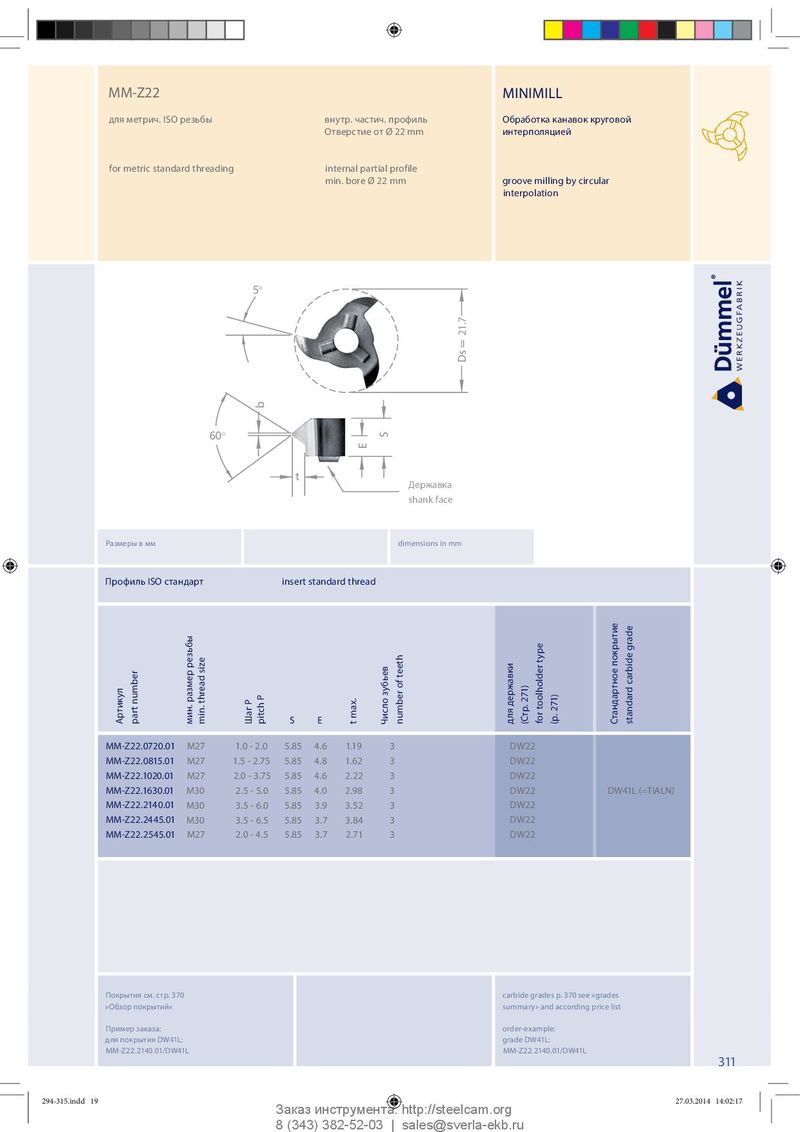

MM-Z22 MINIMILL для метрич. ISO резьбы внутр. частич. профиль Обработка канавок круговой Отверстие от Ø 22 mm интерполяцией for metric standard threading internal partial profile min. bore Ø 22 mm groove milling by circular interpolation 5° 21.7 Ds = 11.7 b 60° S E t Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Профиль ISO стандарт insert standard thread Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z22.0720.01 M27 1.0 - 2.0 5.85 4.6 1.19 3 DW22 MM-Z22.0815.01 M27 1.5 - 2.75 5.85 4.8 1.62 3 DW22 MM-Z22.1020.01 M27 2.0 - 3.75 5.85 4.6 2.22 3 DW22 MM-Z22.1630.01 M30 2.5 - 5.0 5.85 4.0 2.98 3 DW22 DW41L (=TIALN) M M -Z 2 2 . 214 0 . 01 M30 3.5 - 6.0 5.85 3.9 3.52 3 DW22 MM-Z22.2445.01 M30 3.5 - 6.5 5.85 3.7 3.84 3 DW22 MM-Z22.2545.01 M27 2.0 - 4.5 5.85 3.7 2.71 3 DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.2140.01/DW41L MM-Z22.2140.01/DW41L 311 294-315.indd 19 294-315.indd 19 27.03.2014 14:02:17 27.03.2014 14:02:17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
