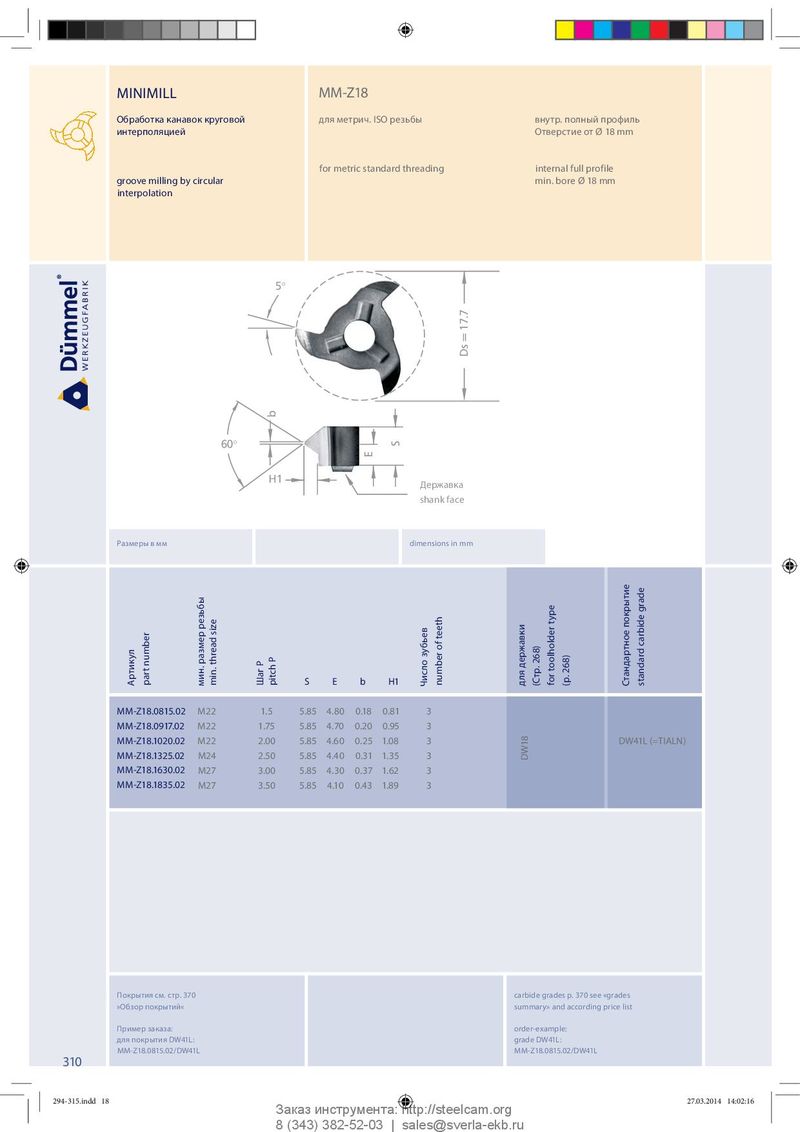

MINIMILL MM-Z18 Обработка канавок круговой для метрич. ISO резьбы внутр. полный профиль интерполяцией Отверстие от Ø 18 mm for metric standard threading internal full profile groove milling by circular min. bore Ø 18 mm interpolation 5° Ds = 17.7 b 60° S E H1 Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E b H1 Число зубьев number of teeth для державки (Стр. 268) for toolholder type (p. 268) Стандартное покрытие standard carbide grade M M -Z18 . 0 815 . 02 M22 1.5 5.85 4.80 0.18 0.81 3 MM-Z18.0917.02 M22 1.75 5.85 4.70 0.20 0.95 3 MM-Z18.1020.02 M22 2.00 5.85 4.60 0.25 1.08 3 DW41L (=TIALN) MM-Z18.1325.02 M24 2.50 5.85 4.40 0.31 1.35 3 DW18 MM-Z18.1630.02 M27 3.00 5.85 4.30 0.37 1.62 3 MM-Z18.1835.02 M27 3.50 5.85 4.10 0.43 1.89 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z18.0815.02/DW41L MM-Z18.0815.02/DW41L 310 294-315.indd 18 294-315.indd 18 27.03.2014 14:02:16 27.03.2014 14:02:16 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
