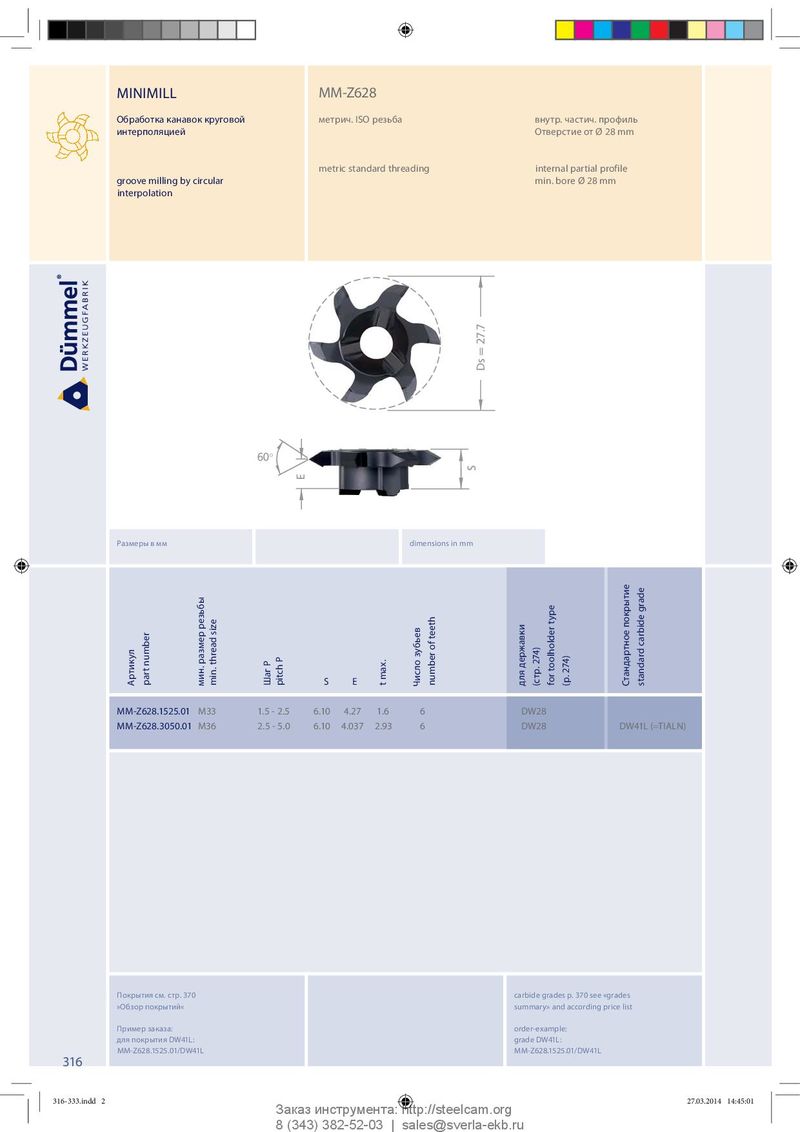

MINIMILL MM-Z628 Обработка канавок круговой метрич. ISO резьба внутр. частич. профиль интерполяцией Отверстие от Ø 28 mm metric standard threading internal partial profile groove milling by circular min. bore Ø 28 mm interpolation Ds = 27.7 60° S E Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size Шаг P pitch P S E t max. Число зубьев number of teeth для державки (стр. 274) for toolholder type (p. 274) Стандартное покрытие standard carbide grade M M -Z 62 8 .152 5 . 01 M33 1.5 - 2.5 6.10 4.27 1.6 6 DW28 MM-Z628.3050.01 M36 2.5 - 5.0 6.10 4.037 2.93 6 DW28 DW41L (=TIALN) Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z628.1525.01/DW41L MM-Z628.1525.01/DW41L 316 316-333.indd 2 316-333.indd 2 27.03.2014 14:45:01 27.03.2014 14:45:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
