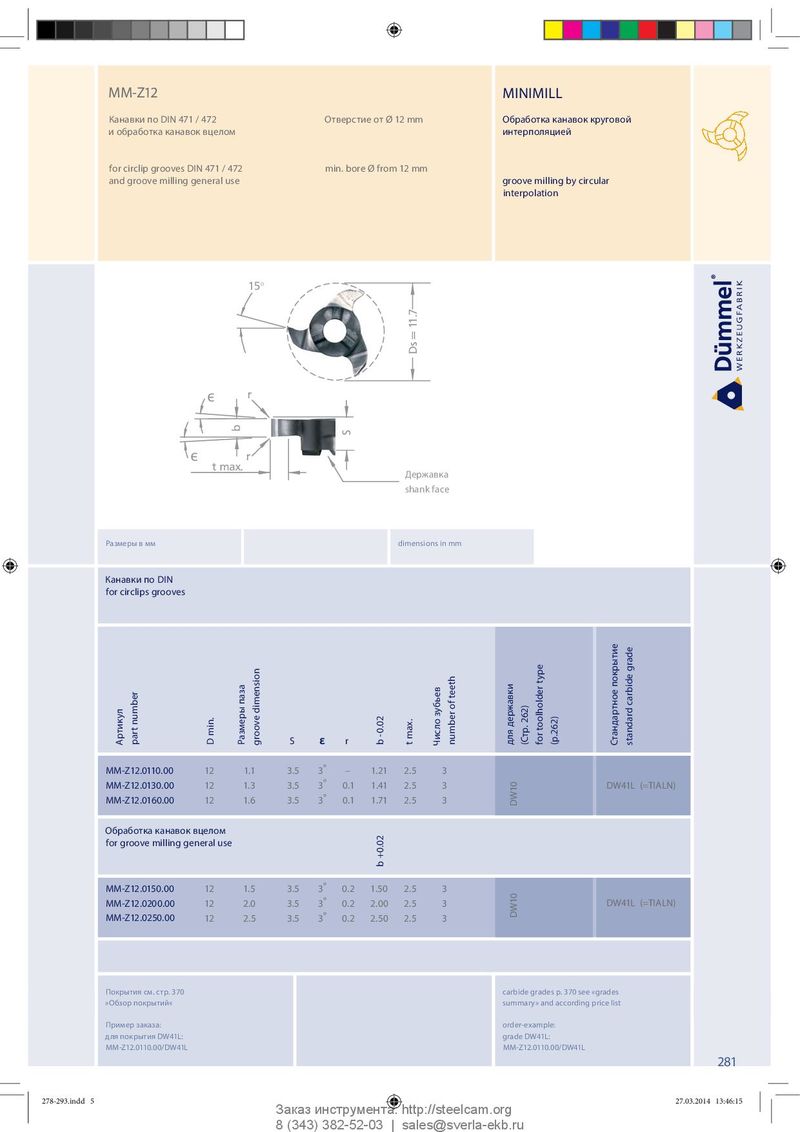

Общий каталог Dümmel 2014 - страница 278

MM-Z12 MINIMILL Канавки по DIN 471 / 472 Отверстие от Ø 12 mm Обработка канавок круговой и обработка канавок вцелом интерполяцией for circlip grooves DIN 471 / 472 min. bore Ø from 12 mm and groove milling general use groove milling by circular interpolation 15° Ds = 11.7 ε r b S ε r t max. Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Канавки по DIN for circlips grooves Стандартное покрытие standard carbide grade for toolholder type groove dimension number of teeth для державки Размеры паза Число зубьев part number (Стр. 262) Артикул b -0.02 (p.262) D min. t max. S ε r MM-Z12.0110.00 12 1.1 3.5 3° – 1.21 2.5 3 3° DW10 MM-Z12.0130.00 12 1.3 3.5 0.1 1.41 2.5 3 DW41L (=TIALN) MM-Z12.0160.00 12 1.6 3.5 3° 0.1 1.71 2.5 3 Обработка канавок вцелом b +0.02 for groove milling general use MM-Z12.0150.00 12 1.5 3.5 3° 0.2 1.50 2.5 3 DW10 MM-Z12.0200.00 12 2.0 3.5 3° 0.2 2.00 2.5 3 DW41L (=TIALN) MM-Z12.0250.00 12 2.5 3.5 3° 0.2 2.50 2.5 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z12.0110.00/DW41L MM-Z12.0110.00/DW41L 281 278-293.indd 5 27.03.2014 13:46:15 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
