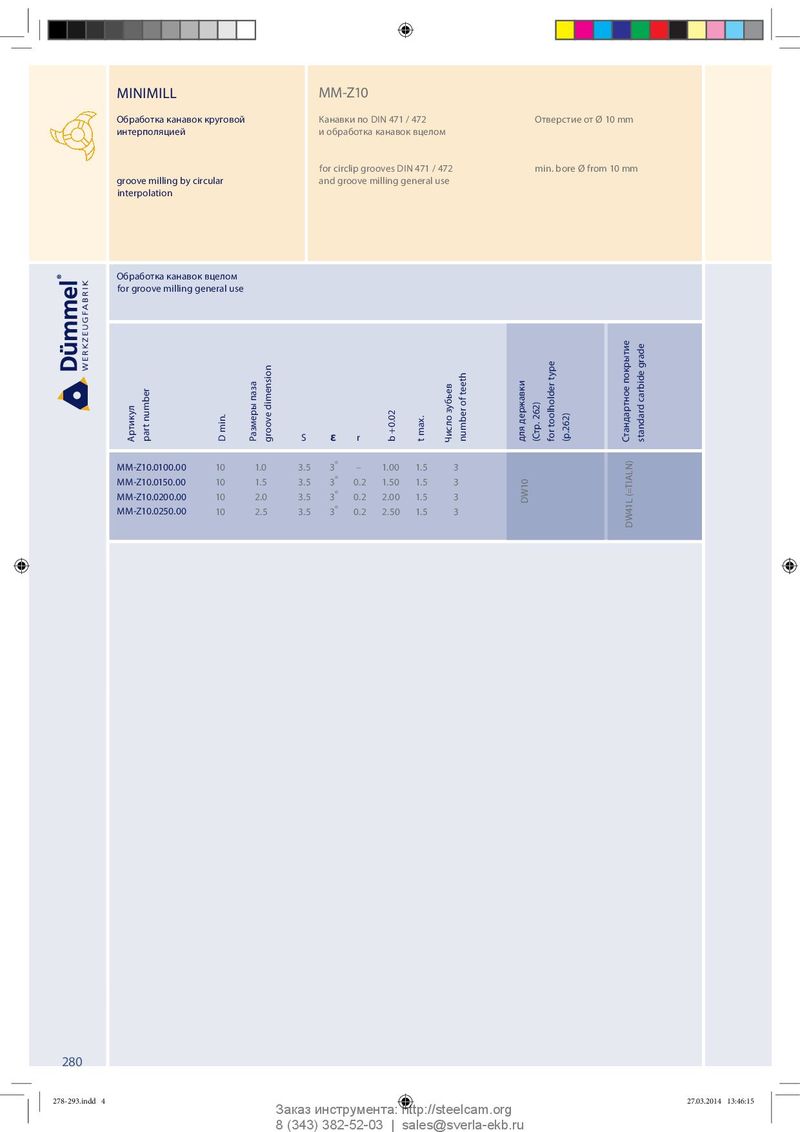

Общий каталог Dümmel 2014 - страница 277

MINIMILL MM-Z10 Обработка канавок круговой Канавки по DIN 471 / 472 Отверстие от Ø 10 mm интерполяцией и обработка канавок вцелом for circlip grooves DIN 471 / 472 min. bore Ø from 10 mm groove milling by circular and groove milling general use interpolation Обработка канавок вцелом for groove milling general use Артикул part number D min. Размеры паза groove dimension S ε r b +0.02 t max. Число зубьев number of teeth для державки (Стр. 262) for toolholder type (p.262) Стандартное покрытие standard carbide grade MM-Z10.0100.00 10 1.0 3.5 3 ° – 1.00 1.5 3 MM-Z10.0150.00 10 1.5 3.5 3 ° 0.2 1.50 1.5 3 MM-Z10.0200.00 10 2.0 3.5 3 ° 0.2 2.00 1.5 3 (=TIALN) DW10 MM-Z10.0250.00 10 2.5 3.5 3 ° 0.2 2.50 1.5 3 DW41L 280 278-293.indd 4 278-293.indd 4 27.03.2014 13:46:15 27.03.2014 13:46:15 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
