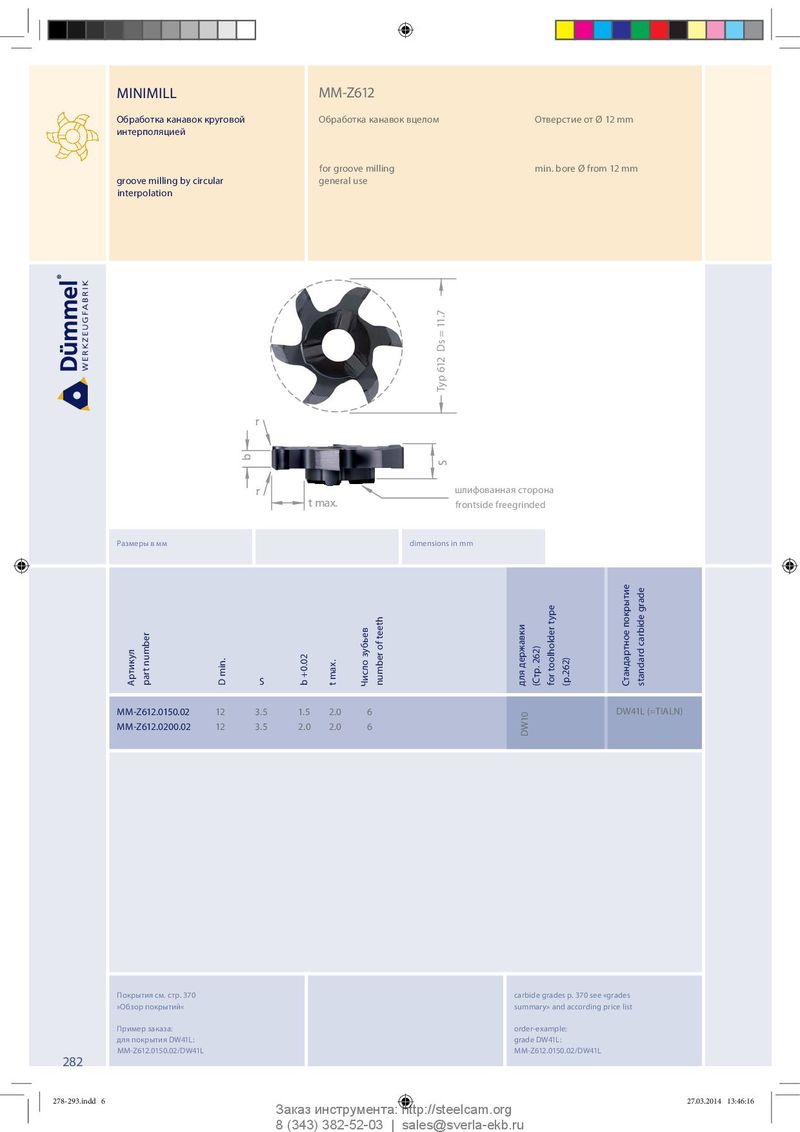

MINIMILL MM-Z612 Обработка канавок круговой Обработка канавок вцелом Отверстие от Ø 12 mm интерполяцией for groove milling min. bore Ø from 12 mm groove milling by circular general use interpolation Typ 612 Ds = 11.7 Typ 622 Ds = 21.7 r b S r stirn шлифованная сторона t max. fron frontside freegrinded Размеры в мм dimensions in mm Артикул part number S D min. b +0.02 t max. Число зубьев number of teeth для державки (Стр. 262) for toolholder type (p.262) Стандартное покрытие standard carbide grade MM-Z612.0150.02 12 3.5 1.5 2.0 6 DW41L (=TIALN) MM-Z612.0200.02 12 3.5 2.0 2.0 6 DW10 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z612.0150.02/DW41L MM-Z612.0150.02/DW41L 282 278-293.indd 6 278-293.indd 6 27.03.2014 13:46:16 27.03.2014 13:46:16 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
