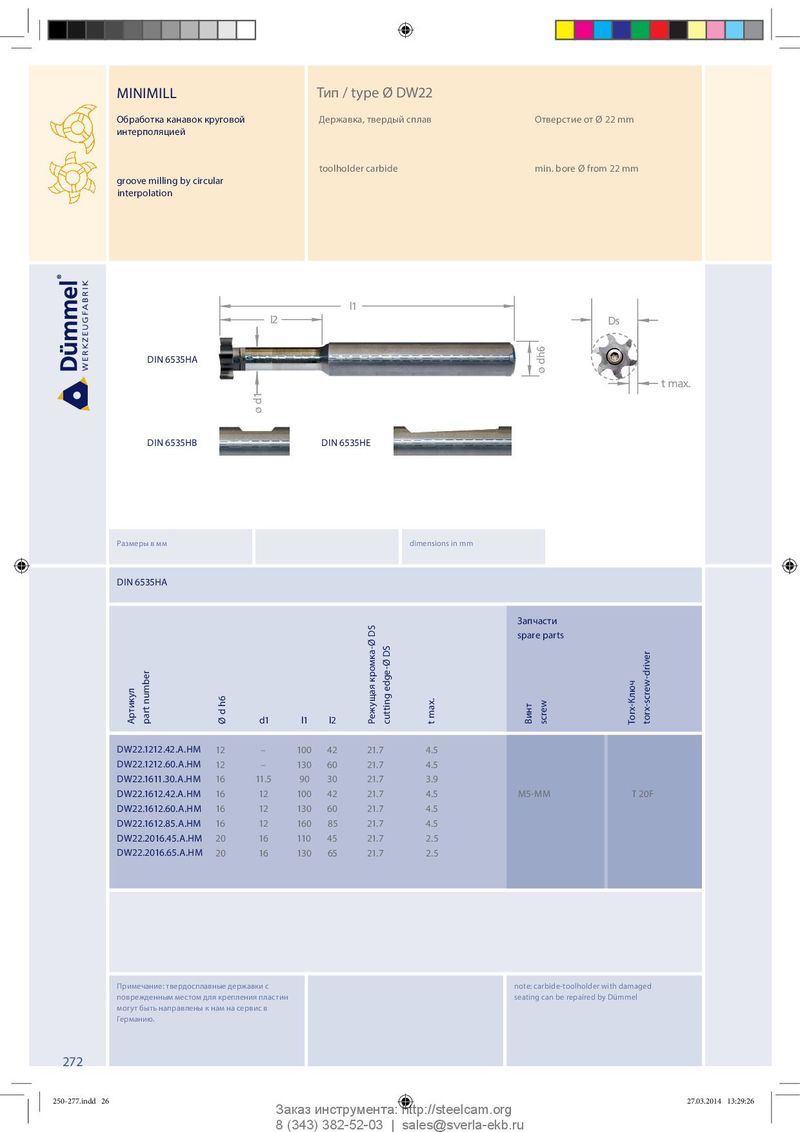

MINIMILL Тип / type Ø DW22 Обработка канавок круговой Державка, твердый сплав Отверстие от Ø 22 mm интерполяцией toolholder carbide min. bore Ø from 22 mm groove milling by circular interpolation l1 l2 Ds DIN 6535HA ø dh6 t max. ø d1 DIN 6535HB DIN 6535HE Размеры в мм dimensions in mm DIN 6535HA Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver D W 2 2 .1212 . 42 . A . H M 12 – 100 42 21.7 4.5 DW22.1212.60.A.HM 12 – 130 60 21.7 4.5 DW22.1611.30.A.HM 16 11.5 90 30 21.7 3.9 DW22.1612.42.A.HM 16 12 100 42 21.7 4.5 M5-MM T 20F DW22.1612.60.A.HM 16 12 130 60 21.7 4.5 DW22.1612.85.A.HM 16 12 160 85 21.7 4.5 DW22.2016.45.A.HM 20 16 110 45 21.7 2.5 DW22.2016.65.A.HM 20 16 130 65 21.7 2.5 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 272 250-277.indd 26 250-277.indd 26 27.03.2014 13:29:26 27.03.2014 13:29:26 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
