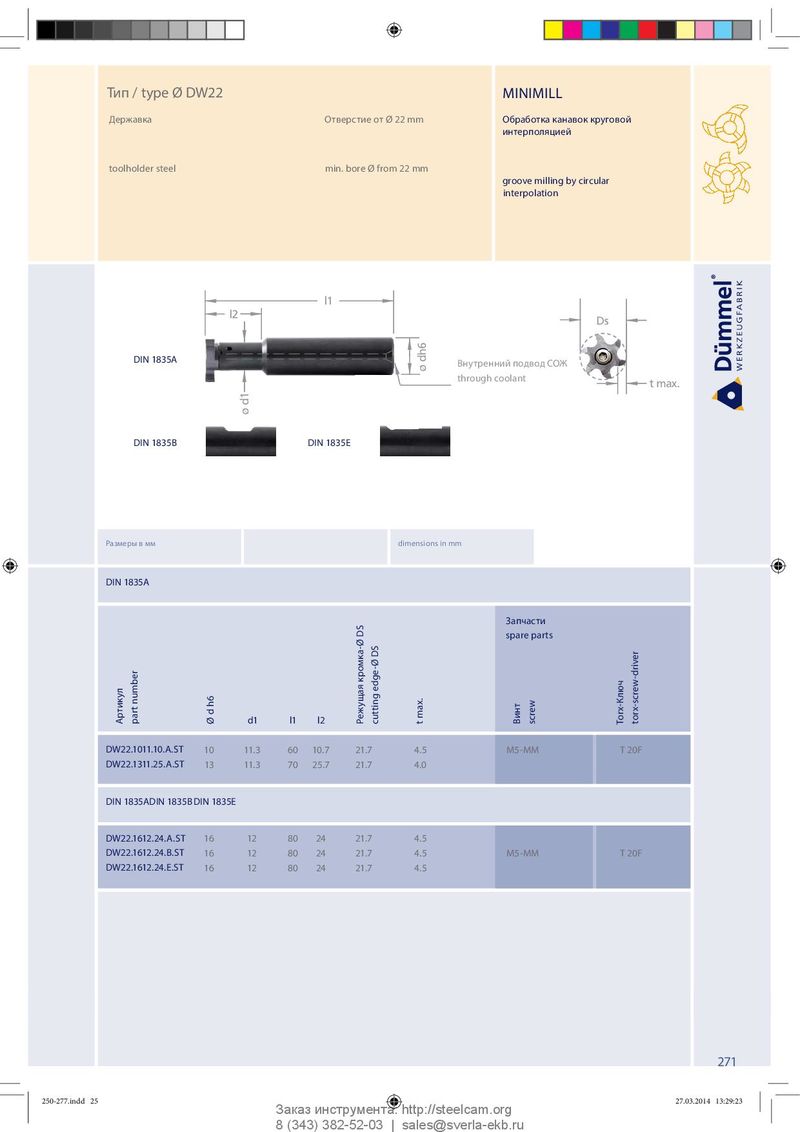

Тип / type Ø DW22 MINIMILL Державка Отверстие от Ø 22 mm Обработка канавок круговой интерполяцией toolholder steel min. bore Ø from 22 mm groove milling by circular interpolation l1 l2 Ds DIN 1835A Внутренний подвод СОЖ ø dh6 through coolant t max. Innere Kühlmitt through coolant ø d1 DIN 1835B DIN 1835E Размеры в мм dimensions in mm DIN 1835A Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver DW22.1011.10.A.ST 10 11.3 60 10.7 21.7 4.5 M5-MM T 20F DW22.1311.25.A.ST 13 11.3 70 25.7 21.7 4.0 DIN 1835A DIN 1835B DIN 1835E DW22.1612.24.A.ST 16 12 80 24 21.7 4.5 DW22.1612.24.B.ST 16 12 80 24 21.7 4.5 M5-MM T 20F DW22.1612.24.E.ST 16 12 80 24 21.7 4.5 271 250-277.indd 25 250-277.indd 25 27.03.2014 13:29:23 27.03.2014 13:29:23 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
