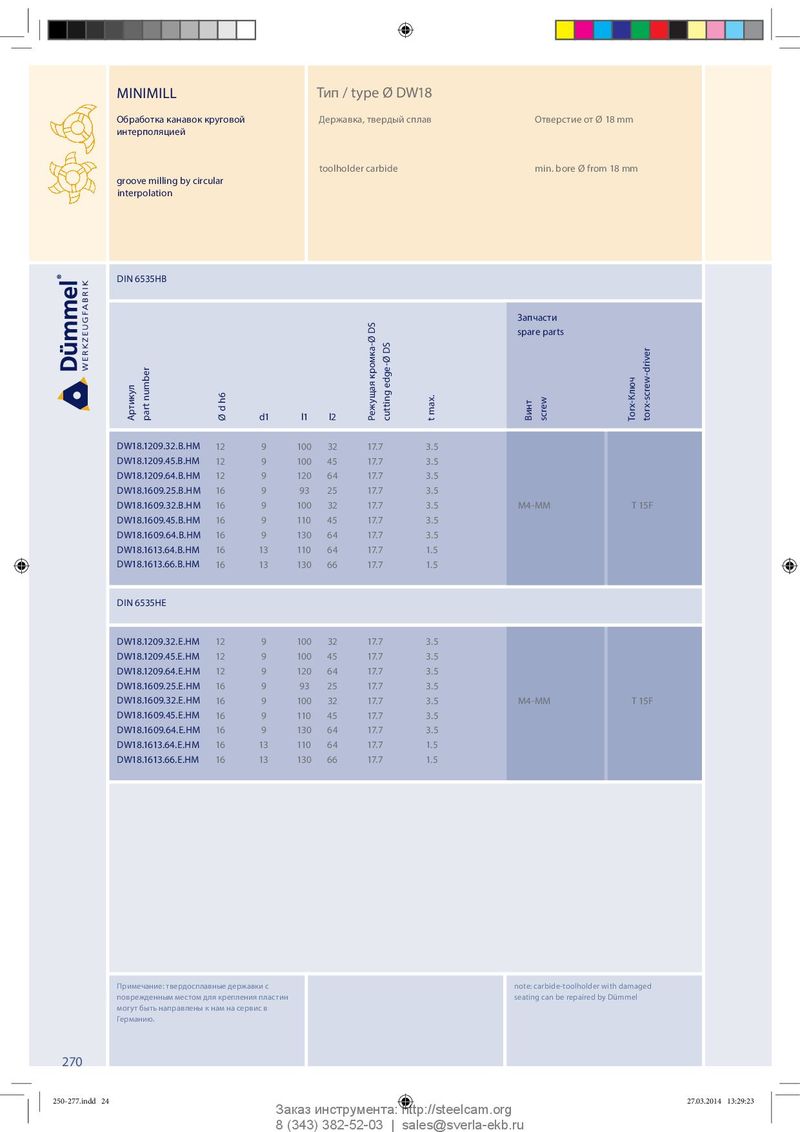

MINIMILL Тип / type Ø DW18 Обработка канавок круговой Державка, твердый сплав Отверстие от Ø 18 mm интерполяцией toolholder carbide min. bore Ø from 18 mm groove milling by circular interpolation DIN 6535HB Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver DW18.1209.32.B.HM 12 9 100 32 17.7 3.5 DW18.1209.45.B.HM 12 9 100 45 17.7 3.5 DW18.1209.64.B.HM 12 9 120 64 17.7 3.5 DW18.1609.25.B.HM 16 9 93 25 17.7 3.5 DW18.1609.32.B.HM 16 9 100 32 17.7 3.5 M4-MM T 15F DW18.1609.45.B.HM 16 9 110 45 17.7 3.5 DW18.1609.64.B.HM 16 9 130 64 17.7 3.5 DW18.1613.64.B.HM 16 13 110 64 17.7 1.5 DW18.1613.66.B.HM 16 13 130 66 17.7 1.5 DIN 6535HE DW18.1209.32.E.HM 12 9 100 32 17.7 3.5 DW18.1209.45.E.HM 12 9 100 45 17.7 3.5 DW18.1209.64.E.HM 12 9 120 64 17.7 3.5 DW18.1609.25.E.HM 16 9 93 25 17.7 3.5 DW18.1609.32.E.HM 16 9 100 32 17.7 3.5 M4-MM T 15F DW18.1609.45.E.HM 16 9 110 45 17.7 3.5 DW18.1609.64.E.HM 16 9 130 64 17.7 3.5 DW18.1613.64.E.HM 16 13 110 64 17.7 1.5 DW18.1613.66.E.HM 16 13 130 66 17.7 1.5 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 270 250-277.indd 24 250-277.indd 24 27.03.2014 13:29:23 27.03.2014 13:29:23 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
