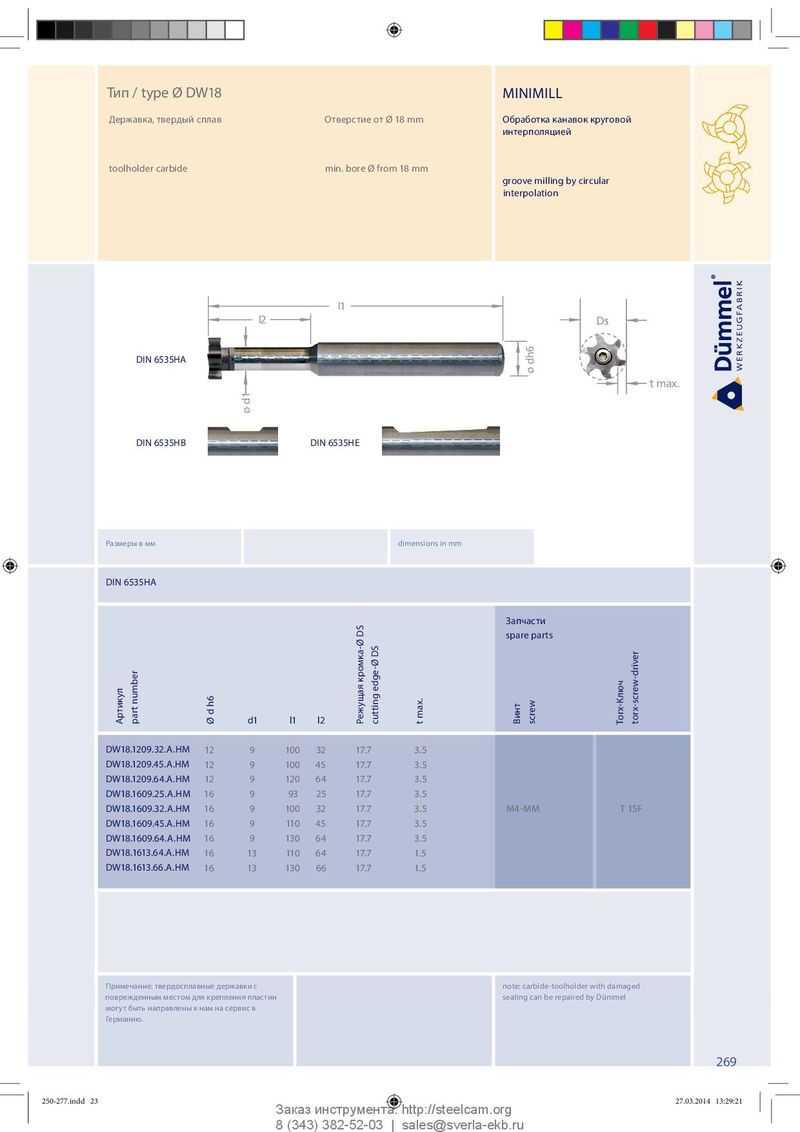

Тип / type Ø DW18 MINIMILL Державка, твердый сплав Отверстие от Ø 18 mm Обработка канавок круговой интерполяцией toolholder carbide min. bore Ø from 18 mm groove milling by circular interpolation l1 l2 Ds DIN 6535HA ø dh6 t max. ø d1 DIN 6535HB DIN 6535HE Размеры в мм dimensions in mm DIN 6535HA Запчасти spare parts Артикул part number d1 l1 l2 Ø d h6 Режущая кромка-Ø DS cutting edge-Ø DS t max. Винт screw Torx-Ключ torx-screw-driver DW18.1209.32.A.HM 12 9 100 32 17.7 3.5 DW18.1209.45.A.HM 12 9 100 45 17.7 3.5 DW18.1209.64.A.HM 12 9 120 64 17.7 3.5 DW18.1609.25.A.HM 16 9 93 25 17.7 3.5 DW18.1609.32.A.HM 16 9 100 32 17.7 3.5 M4-MM T 15F DW18.1609.45.A.HM 16 9 110 45 17.7 3.5 DW18.1609.64.A.HM 16 9 130 64 17.7 3.5 DW18.1613.64.A.HM 16 13 110 64 17.7 1.5 DW18.1613.66.A.HM 16 13 130 66 17.7 1.5 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 269 250-277.indd 23 250-277.indd 23 27.03.2014 13:29:21 27.03.2014 13:29:21 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
