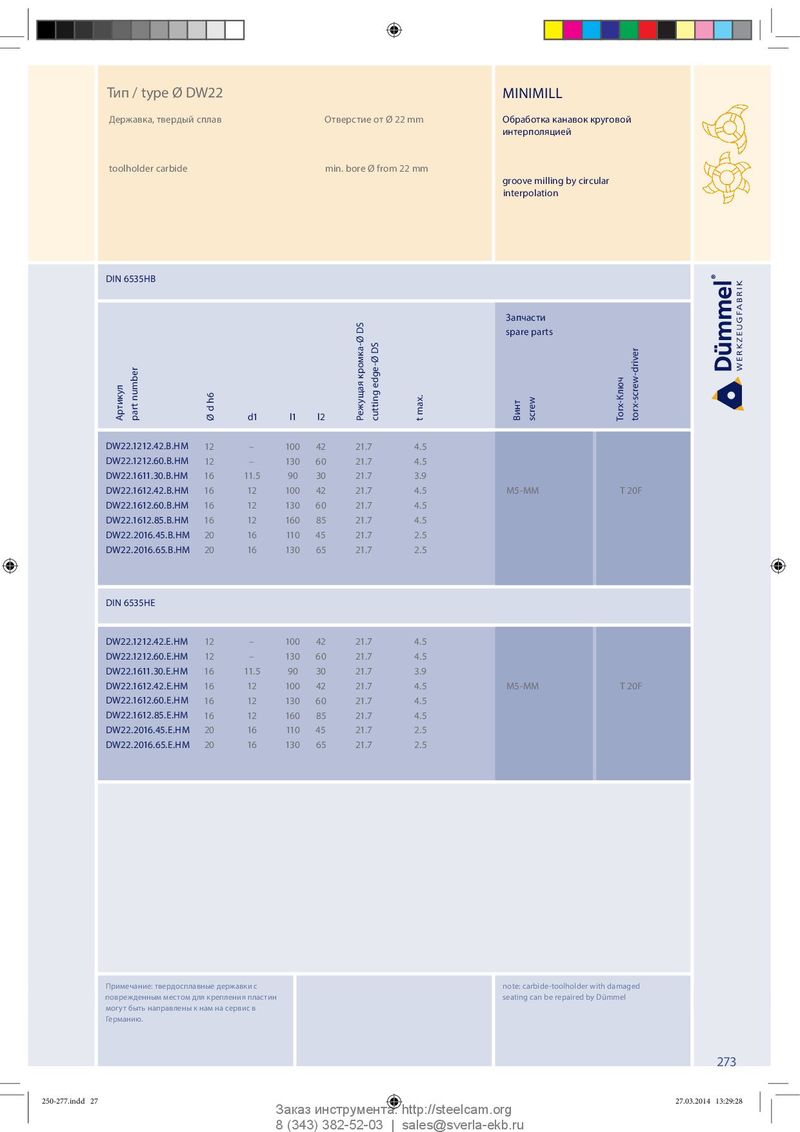

Тип / type Ø DW22 MINIMILL Державка, твердый сплав Отверстие от Ø 22 mm Обработка канавок круговой интерполяцией toolholder carbide min. bore Ø from 22 mm groove milling by circular interpolation DIN 6535HB Запчасти Режущая кромка-Ø DS spare parts cutting edge-Ø DS torx-screw-driver part number Torx-Ключ Артикул Ø d h6 t max. screw Винт d1 l1 l2 DW22.1212.42.B.HM 12 – 100 42 21.7 4.5 DW22.1212.60.B.HM 12 – 130 60 21.7 4.5 DW22.1611.30.B.HM 16 11.5 90 30 21.7 3.9 DW22.1612.42.B.HM 16 12 100 42 21.7 4.5 M5-MM T 20F DW22.1612.60.B.HM 16 12 130 60 21.7 4.5 DW22.1612.85.B.HM 16 12 160 85 21.7 4.5 DW22.2016.45.B.HM 20 16 110 45 21.7 2.5 DW22.2016.65.B.HM 20 16 130 65 21.7 2.5 DIN 6535HE DW22.1212.42.E.HM 12 – 100 42 21.7 4.5 DW22.1212.60.E.HM 12 – 130 60 21.7 4.5 DW22.1611.30.E.HM 16 11.5 90 30 21.7 3.9 DW22.1612.42.E.HM 16 12 100 42 21.7 4.5 M5-MM T 20F DW22.1612.60.E.HM 16 12 130 60 21.7 4.5 DW22.1612.85.E.HM 16 12 160 85 21.7 4.5 DW22.2016.45.E.HM 20 16 110 45 21.7 2.5 DW22.2016.65.E.HM 20 16 130 65 21.7 2.5 Примечание: твердосплавные державки с note: carbide-toolholder with damaged поврежденным местом для крепления пластин seating can be repaired by Dümmel могут быть направлены к нам на сервис в Германию. 273 250-277.indd 27 27.03.2014 13:29:28 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
