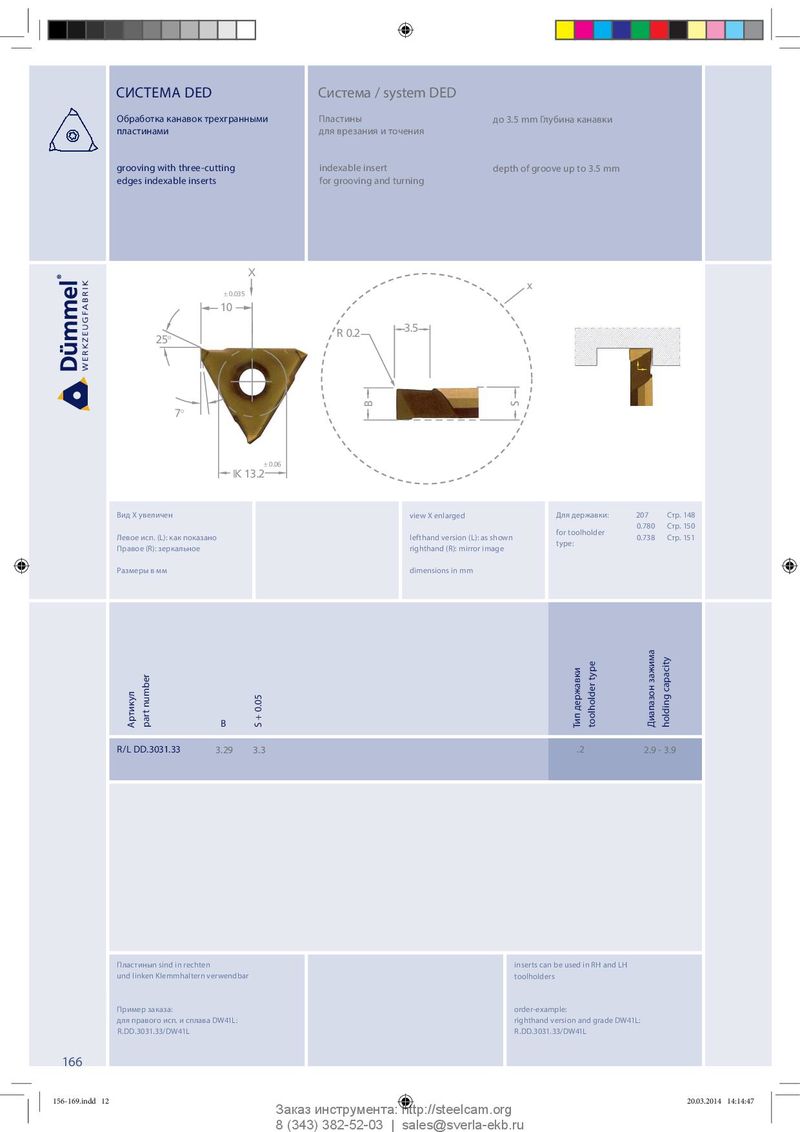

СИСТЕМА DED Система / system DED Обработка канавок трехгранными Пластины до 3.5 mm Глубина канавки пластинами для врезания и точения grooving with three-cutting indexable insert depth of groove up to 3.5 mm edges indexable inserts for grooving and turning X x ± 0.035 10 3.5 R 0.2 25° B S 7° ± 0.06 IK 13.2 Вид Х увеличен view X enlarged Для державки: 207 Стр. 148 0.780 Стр. 150 for toolholder Левое исп. (L): как показано lefthand version (L): as shown 0.738 Стр. 151 type: Правое (R): зеркальное righthand (R): mirror image Размеры в мм dimensions in mm capacity Артикул part number B S + 0.05 Тип державки toolholder type Диапазон зажима holding R/L DD.3031.33 3.29 3.3 .2 2.9 - 3.9 Пластиныn sind in rechten inserts can be used in RH and LH und linken Klemmhaltern verwendbar toolholders Пример заказа: order-example: для правого исп. и сплава DW41L: righthand version and grade DW41L: R.DD.3031.33/DW41L R.DD.3031.33/DW41L 166 156-169.indd 12 156-169.indd 12 20.03.2014 14:14:47 20.03.2014 14:14:47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
