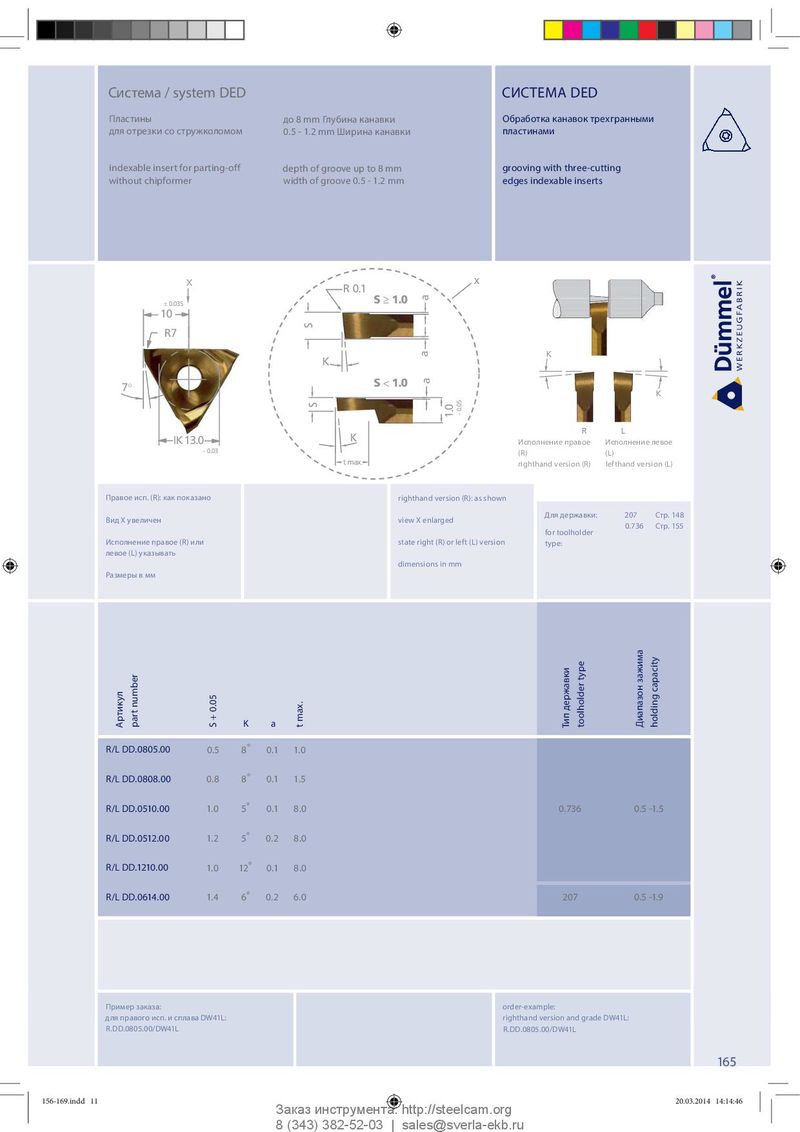

Система / system DED СИСТЕМА DED Пластины до 8 mm Глубина канавки Обработка канавок трехгранными для отрезки со стружколомом 0.5 - 1.2 mm Ширина канавки пластинами indexable insert for parting-off depth of groove up to 8 mm grooving with three-cutting without chipformer width of groove 0.5 - 1.2 mm edges indexable inserts X x R 0.1 ± 0.035 S ≥ 1.0 a 10 S R7 a K K S < 1.0 a 7° K S 1.0 - 0.05 R L IK 13.0 K Исполнение правое Исполнение левое - 0.03 (R) (L) t max. righthand version (R) lefthand version (L) Правое исп. (R): как показано righthand version (R): as shown Для державки: 207 Стр. 148 Вид Х увеличен view X enlarged 0.736 Стр. 155 for toolholder Исполнение правое (R) или state right (R) or left (L) version type: левое (L) указывать dimensions in mm Размеры в мм capacity Артикул part number K a S + 0.05 t max. Тип державки toolholder type Диапазон зажима holding R/L DD.0805.00 0.5 8 ° 0.1 1.0 R/L DD.0808.00 0.8 8 ° 0.1 1.5 R/L DD.0510.00 1.0 5 ° 0.1 8.0 0.736 0.5 -1.5 R/L DD.0512.00 1.2 5 ° 0.2 8.0 R/L DD.1210.00 1.0 12 ° 0.1 8.0 R/L DD.0614.00 1.4 6 ° 0.2 6.0 207 0.5 -1.9 Пример заказа: order-example: для правого исп. и сплава DW41L: righthand version and grade DW41L: R.DD.0805.00/DW41L R.DD.0805.00/DW41L 165 156-169.indd 11 156-169.indd 11 20.03.2014 14:14:46 20.03.2014 14:14:46 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
