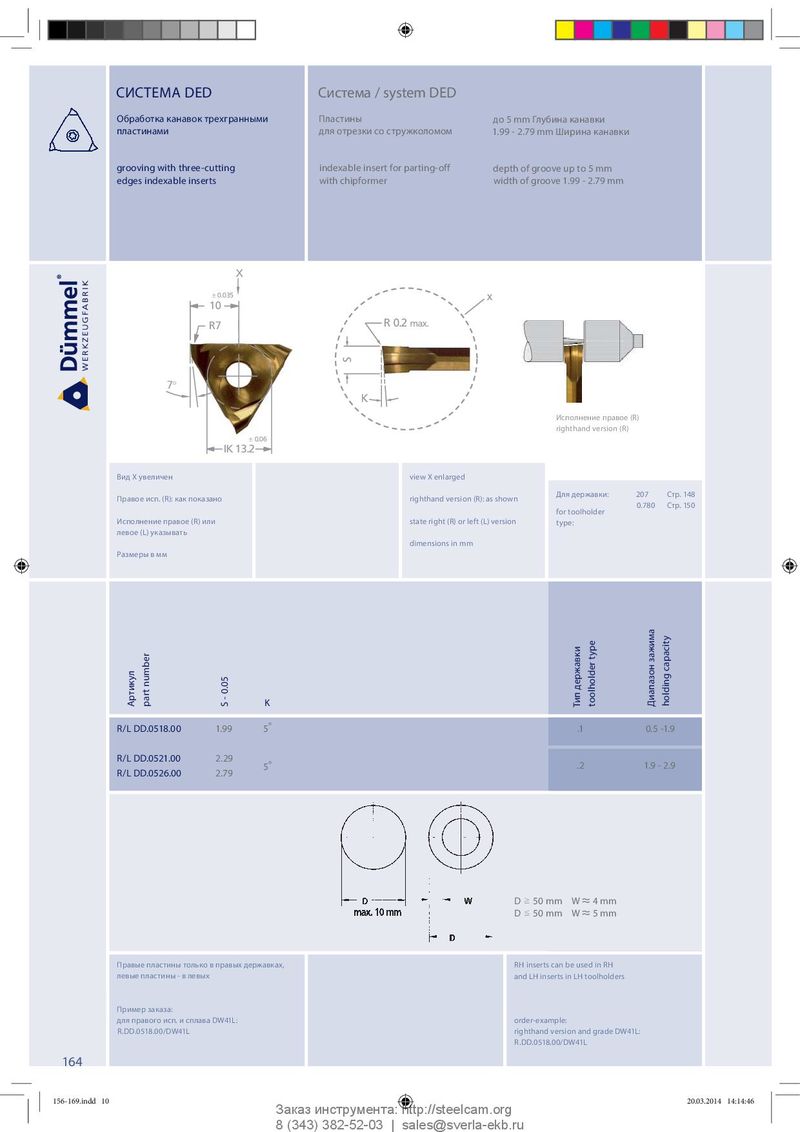

СИСТЕМА DED Система / system DED Обработка канавок трехгранными Пластины до 5 mm Глубина канавки пластинами для отрезки со стружколомом 1.99 - 2.79 mm Ширина канавки grooving with three-cutting indexable insert for parting-off depth of groove up to 5 mm edges indexable inserts with chipformer width of groove 1.99 - 2.79 mm X ± 0.035 x 10 R7 R 0.2 max. S 7° K Исполнение правое (R) righthand version (R) ± 0.06 IK 13.2 Вид Х увеличен view X enlarged Для державки: 207 Стр. 148 Правое исп. (R): как показано righthand version (R): as shown 0.780 Стр. 150 for toolholder Исполнение правое (R) или state right (R) or left (L) version type: левое (L) указывать dimensions in mm Размеры в мм capacity Артикул part number K S - 0.05 Тип державки toolholder type Диапазон зажима holding R / L D D. 0 518 . 0 0 1.99 5 ° .1 0.5 -1.9 R/L DD.0521.00 2.29 5 ° .2 1.9 - 2.9 R/L DD.0526.00 2.79 D ≧ 50 mm W ≈ 4 mm D ≦ 50 mm W ≈ 5 mm Правые пластины только в правых державках, RH inserts can be used in RH левые пластины - в левых and LH inserts in LH toolholders Пример заказа: для правого исп. и сплава DW41L: order-example: R.DD.0518.00/DW41L righthand version and grade DW41L: R.DD.0518.00/DW41L 164 156-169.indd 10 156-169.indd 10 20.03.2014 14:14:46 20.03.2014 14:14:46 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
