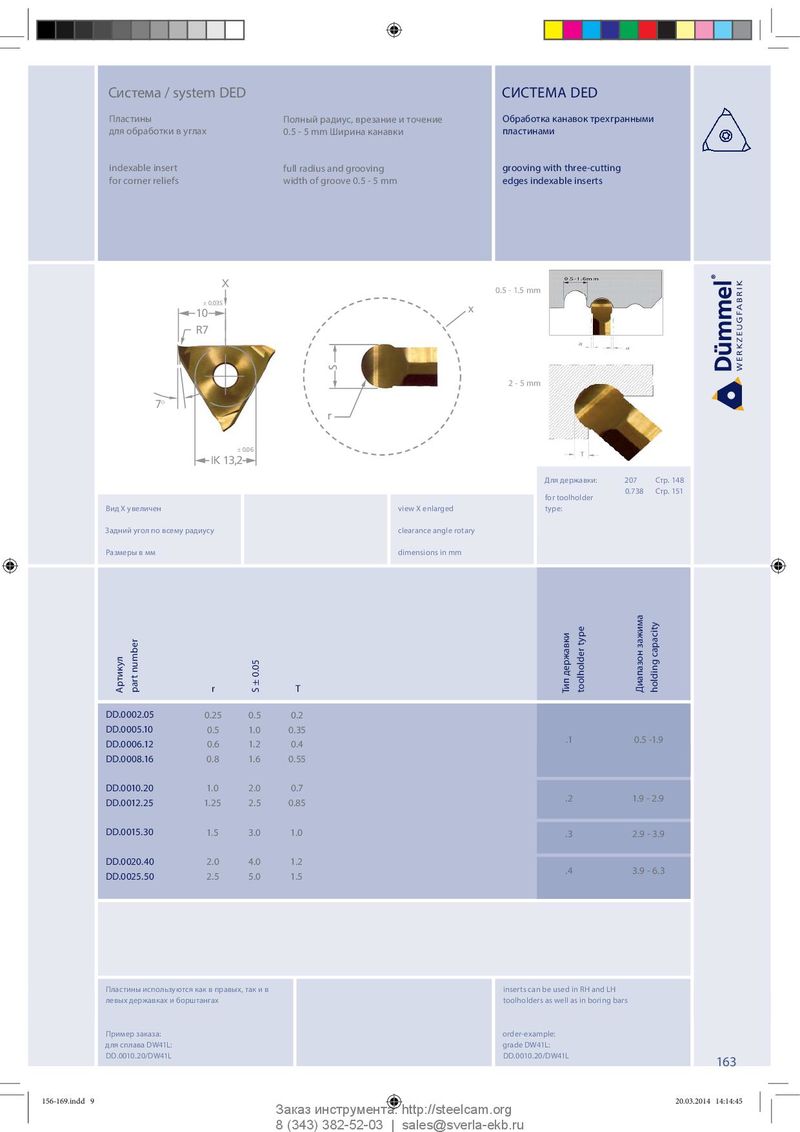

Система / system DED СИСТЕМА DED Пластины Полный радиус, врезание и точение Обработка канавок трехгранными для обработки в углах 0.5 - 5 mm Ширина канавки пластинами indexable insert full radius and grooving grooving with three-cutting for corner reliefs width of groove 0.5 - 5 mm edges indexable inserts X 0.5 - 1.5 mm ± 0.035 x 10 R7 S 2 - 5 mm 7° r ± 0.06 IK 13,2 Для державки: 207 Стр. 148 0.738 Стр. 151 for toolholder Вид Х увеличен view X enlarged type: Задний угол по всему радиусу clearance angle rotary Размеры в мм dimensions in mm capacity Артикул part number r T S ± 0.05 Тип державки toolholder type Диапазон зажима holding DD.0002.05 0.25 0.5 0.2 DD.0005.10 0.5 1.0 0.35 .1 0.5 -1.9 DD.0006.12 0.6 1.2 0.4 DD.0008.16 0.8 1.6 0.55 DD.0010.20 1.0 2.0 0.7 .2 1.9 - 2.9 DD.0012.25 1.25 2.5 0.85 DD.0015.30 1.5 3.0 1.0 .3 2.9 - 3.9 DD.0020.40 2.0 4.0 1.2 .4 3.9 - 6.3 DD.0025.50 2.5 5.0 1.5 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars Пример заказа: order-example: для сплава DW41L: grade DW41L: DD.0010.20/DW41L DD.0010.20/DW41L 163 156-169.indd 9 156-169.indd 9 20.03.2014 14:14:45 20.03.2014 14:14:45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
