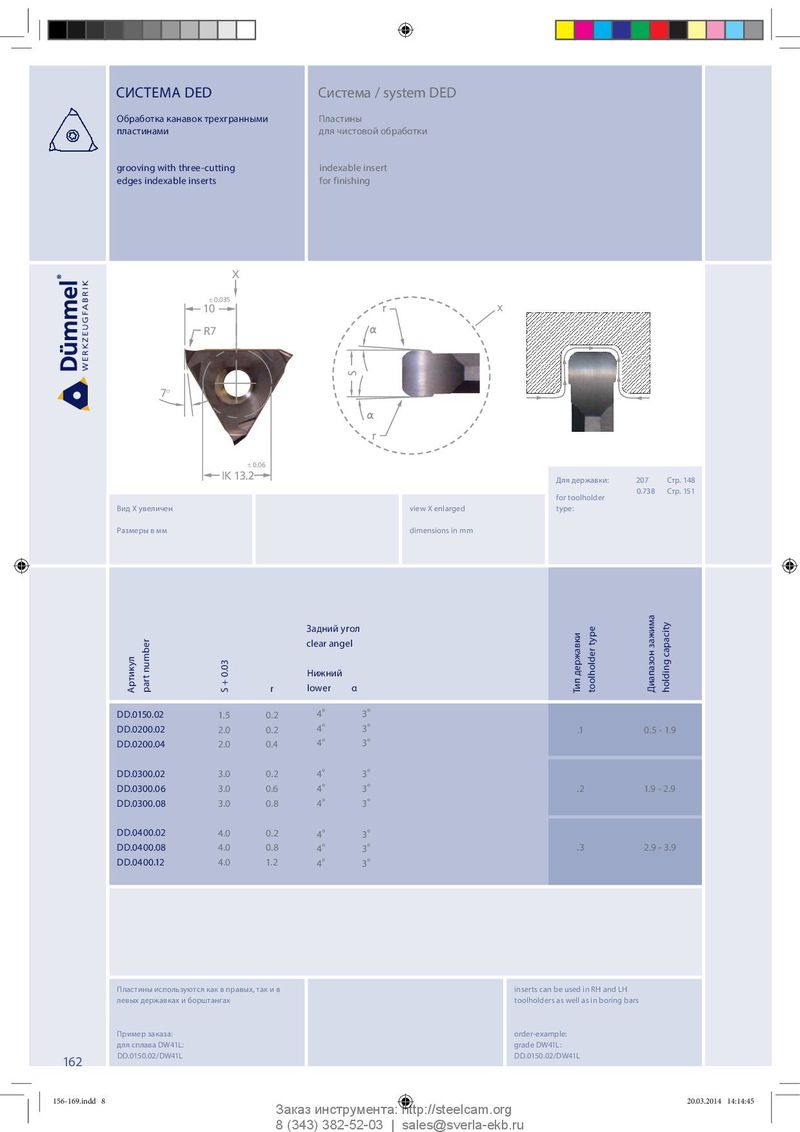

СИСТЕМА DED Система / system DED Обработка канавок трехгранными Пластины пластинами для чистовой обработки grooving with three-cutting indexable insert edges indexable inserts for finishing X ± 0.035 10 r x R7 S 7° r ± 0.06 IK 13.2 Для державки: 207 Стр. 148 0.738 Стр. 151 for toolholder Вид Х увеличен view X enlarged type: Размеры в мм dimensions in mm Задний угол clear angel capacity Нижний Артикул part number r S + 0.03 lower α Тип державки toolholder type Диапазон зажима holding DD.0150.02 1.5 0.2 4 ° 3 ° DD.0200.02 2.0 0.2 4 ° 3 ° .1 0.5 - 1.9 DD.0200.04 2.0 0.4 4 ° 3 ° DD.0300.02 3.0 0.2 4 ° 3 ° DD.0300.06 3.0 0.6 4 ° 3 ° .2 1.9 - 2.9 DD.0300.08 3.0 0.8 4 ° 3 ° DD.0400.02 4.0 0.2 4 ° 3 ° DD.0400.08 4.0 0.8 4 ° 3 ° .3 2.9 - 3.9 DD.0400.12 4.0 1.2 4 ° 3 ° Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках и борштангах toolholders as well as in boring bars Пример заказа: order-example: для сплава DW41L: grade DW41L: DD.0150.02/DW41L DD.0150.02/DW41L 162 156-169.indd 8 156-169.indd 8 20.03.2014 14:14:45 20.03.2014 14:14:45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
