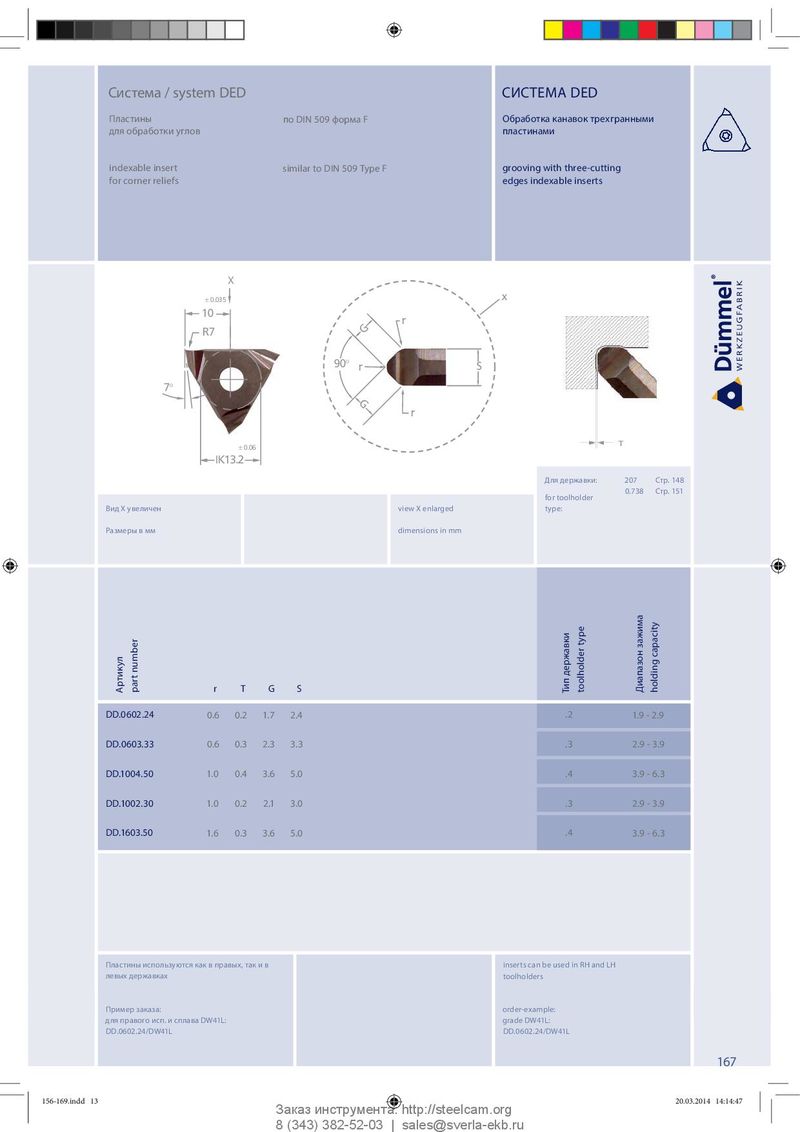

Система / system DED СИСТЕМА DED Пластины по DIN 509 форма F Обработка канавок трехгранными для обработки углов пластинами indexable insert similar to DIN 509 Type F grooving with three-cutting for corner reliefs edges indexable inserts X ± 0.035 x 10 r R7 G 90° r S 7° G r ± 0.06 IK13.2 Для державки: 207 Стр. 148 0.738 Стр. 151 for toolholder Вид Х увеличен view X enlarged type: Размеры в мм dimensions in mm capacity Артикул part number r T G S Тип державки toolholder type Диапазон зажима holding D D. 0 6 02 . 24 0.6 0.2 1.7 2.4 .2 1.9 - 2.9 DD.0603.33 0.6 0.3 2.3 3.3 .3 2.9 - 3.9 DD.1004.50 1.0 0.4 3.6 5.0 .4 3.9 - 6.3 DD.1002.30 1.0 0.2 2.1 3.0 .3 2.9 - 3.9 DD.1603.50 1.6 0.3 3.6 5.0 .4 3.9 - 6.3 Пластины используются как в правых, так и в inserts can be used in RH and LH левых державках toolholders Пример заказа: order-example: для правого исп. и сплава DW41L: grade DW41L: DD.0602.24/DW41L DD.0602.24/DW41L 167 156-169.indd 13 156-169.indd 13 20.03.2014 14:14:47 20.03.2014 14:14:47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
