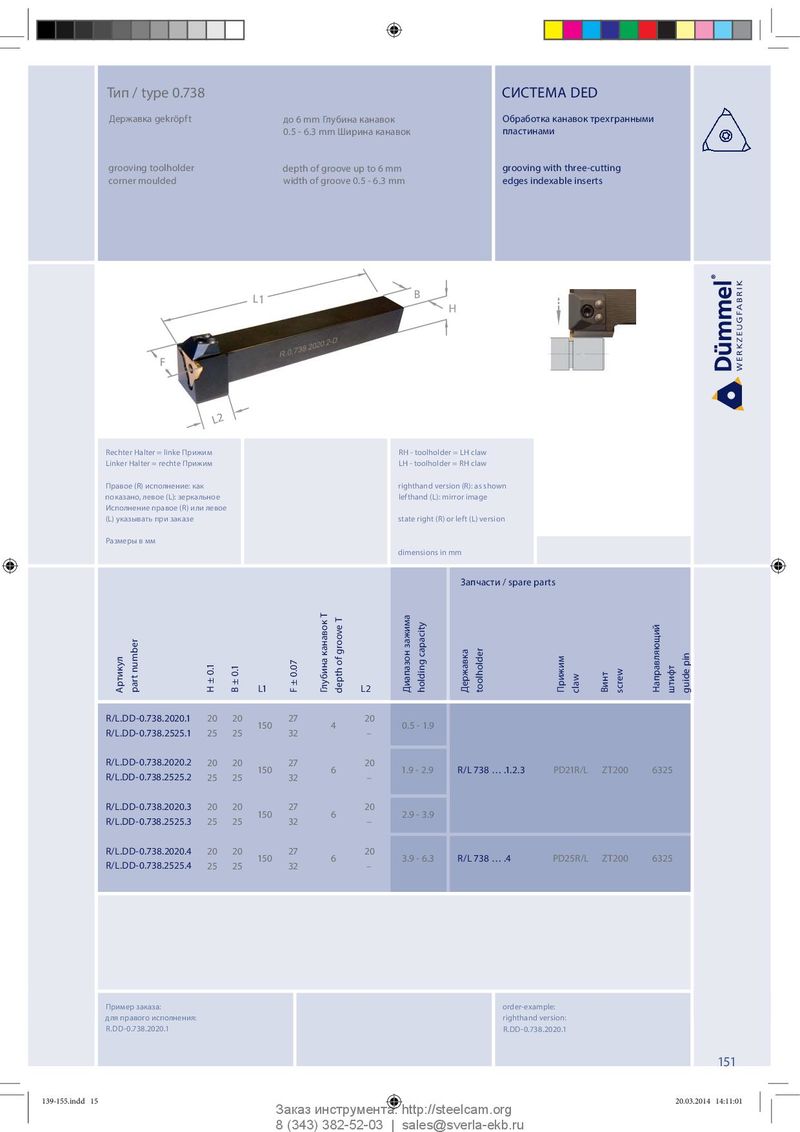

Тип / type 0.738 СИСТЕМА DED Державка gekröpft до 6 mm Глубина канавок Обработка канавок трехгранными 0.5 - 6.3 mm Ширина канавок пластинами grooving toolholder depth of groove up to 6 mm grooving with three-cutting corner moulded width of groove 0.5 - 6.3 mm edges indexable inserts B L1 H F L2 Rechter Halter = linke Прижим RH - toolholder = LH claw Linker Halter = rechte Прижим LH - toolholder = RH claw Правое (R) исполнение: как righthand version (R): as shown показано, левое (L): зеркальное lefthand (L): mirror image Исполнение правое (R) или левое (L) указывать при заказе state right (R) or left (L) version Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number H ± 0.1 B ± 0.1 L1 F ± 0.07 Глубина канавок T depth of groove T L2 Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw Направляющий штифт guide pin R / L . D D - 0 . 7 3 8 . 2 02 0 .1 20 20 27 20 150 4 0.5 - 1.9 R/L.DD-0.738.2525.1 25 25 32 – R/L.DD-0.738.2020.2 20 20 27 20 150 6 1.9 - 2.9 R/L 738 … .1.2.3 PD21R/L ZT200 6325 R/L.DD-0.738.2525.2 25 25 32 – R/L.DD-0.738.2020.3 20 20 27 20 150 6 2.9 - 3.9 R/L.DD-0.738.2525.3 25 25 32 – R/L.DD-0.738.2020.4 20 20 27 20 150 6 3.9 - 6.3 R/L 738 … .4 PD25R/L ZT200 6325 R/L.DD-0.738.2525.4 25 25 32 – Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.738.2020.1 R.DD-0.738.2020.1 151 139-155.indd 15 139-155.indd 15 20.03.2014 14:11:01 20.03.2014 14:11:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
