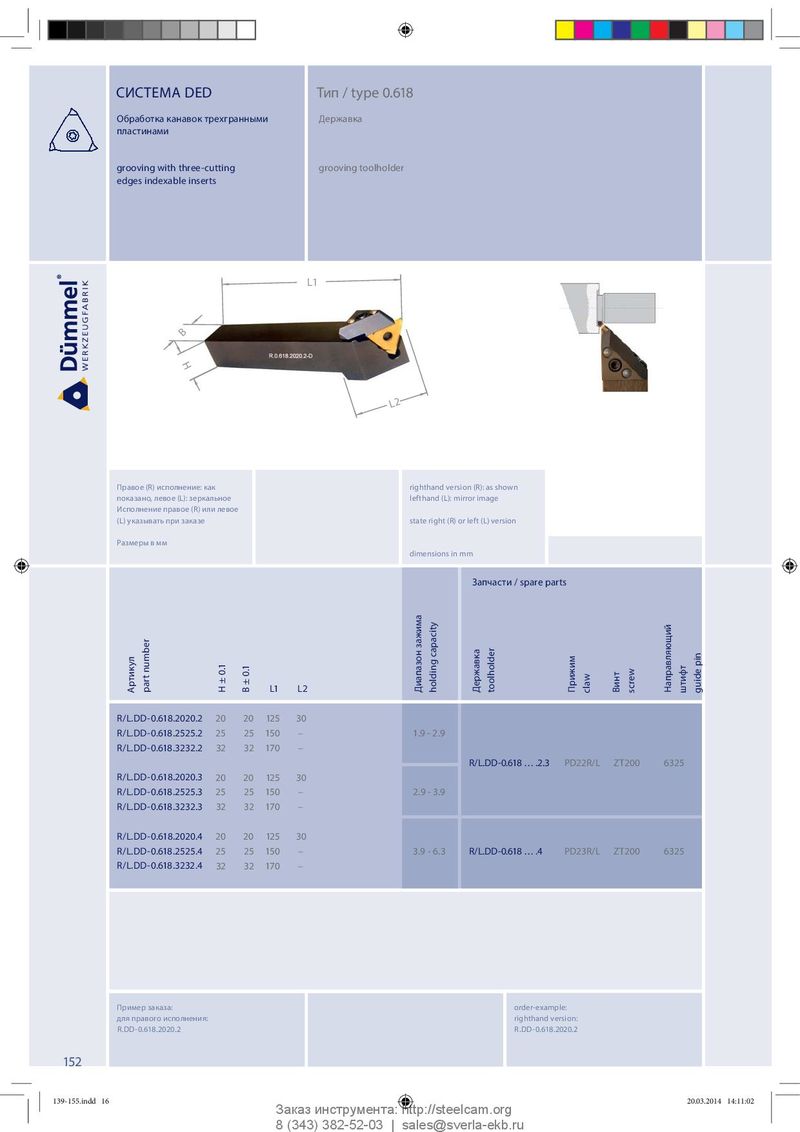

СИСТЕМА DED Тип / type 0.618 Обработка канавок трехгранными Державка пластинами grooving with three-cutting grooving toolholder edges indexable inserts L1 B H L2 Правое (R) исполнение: как righthand version (R): as shown показано, левое (L): зеркальное lefthand (L): mirror image Исполнение правое (R) или левое (L) указывать при заказе state right (R) or left (L) version Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 H ± 0.1 B ± 0.1 Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw Направляющий штифт guide pin R / L . D D - 0 . 618 . 2 02 0 . 2 20 20 125 30 R/L.DD-0.618.2525.2 25 25 150 – 1.9 - 2.9 R/L.DD-0.618.3232.2 32 32 170 – R/L.DD-0.618 … .2.3 PD22R/L ZT200 6325 R / L . D D - 0 . 618 . 2 02 0 . 3 20 20 125 30 R/L.DD-0.618.2525.3 25 25 150 – 2.9 - 3.9 R/L.DD-0.618.3232.3 32 32 170 – R / L . D D - 0 . 618 . 2 02 0 . 4 20 20 125 30 R/L.DD-0.618.2525.4 25 25 150 – 3.9 - 6.3 R/L.DD-0.618 … .4 PD23R/L ZT200 6325 R/L.DD-0.618.3232.4 32 32 170 – Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.618.2020.2 R.DD-0.618.2020.2 152 139-155.indd 16 139-155.indd 16 20.03.2014 14:11:02 20.03.2014 14:11:02 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
