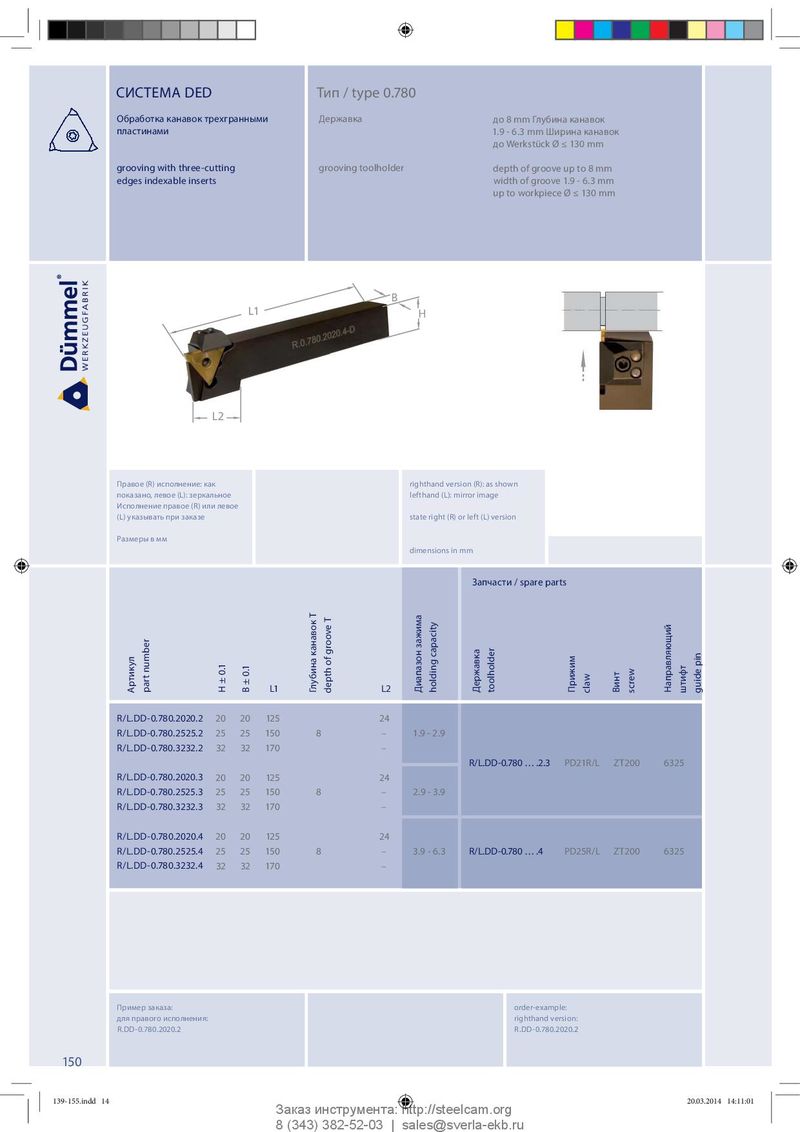

СИСТЕМА DED Тип / type 0.780 Обработка канавок трехгранными Державка до 8 mm Глубина канавок пластинами 1.9 - 6.3 mm Ширина канавок до Werkstück Ø ≤ 130 mm grooving with three-cutting grooving toolholder depth of groove up to 8 mm edges indexable inserts width of groove 1.9 - 6.3 mm up to workpiece Ø ≤ 130 mm B L1 H L2 Правое (R) исполнение: как righthand version (R): as shown показано, левое (L): зеркальное lefthand (L): mirror image Исполнение правое (R) или левое (L) указывать при заказе state right (R) or left (L) version Размеры в мм dimensions in mm Запчасти / spare parts Артикул part number L1 L2 H ± 0.1 B ± 0.1 Глубина канавок T depth of groove T Диапазон зажима holding capacity Державка toolholder Прижим claw Винт screw Направляющий штифт guide pin R / L . D D - 0 . 78 0 . 2 02 0 . 2 20 20 125 24 R/L.DD-0.780.2525.2 25 25 150 8 – 1.9 - 2.9 R/L.DD-0.780.3232.2 32 32 170 – R/L.DD-0.780 … .2.3 PD21R/L ZT200 6325 R/L.DD-0.780.2020.3 20 20 125 24 R/L.DD-0.780.2525.3 25 25 150 8 – 2.9 - 3.9 R/L.DD-0.780.3232.3 32 32 170 – R/L.DD-0.780.2020.4 20 20 125 24 R/L.DD-0.780.2525.4 25 25 150 8 – 3.9 - 6.3 R/L.DD-0.780 … .4 PD25R/L ZT200 6325 R/L.DD-0.780.3232.4 32 32 170 – Пример заказа: order-example: для правого исполнения: righthand version: R.DD-0.780.2020.2 R.DD-0.780.2020.2 150 139-155.indd 14 139-155.indd 14 20.03.2014 14:11:01 20.03.2014 14:11:01 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
