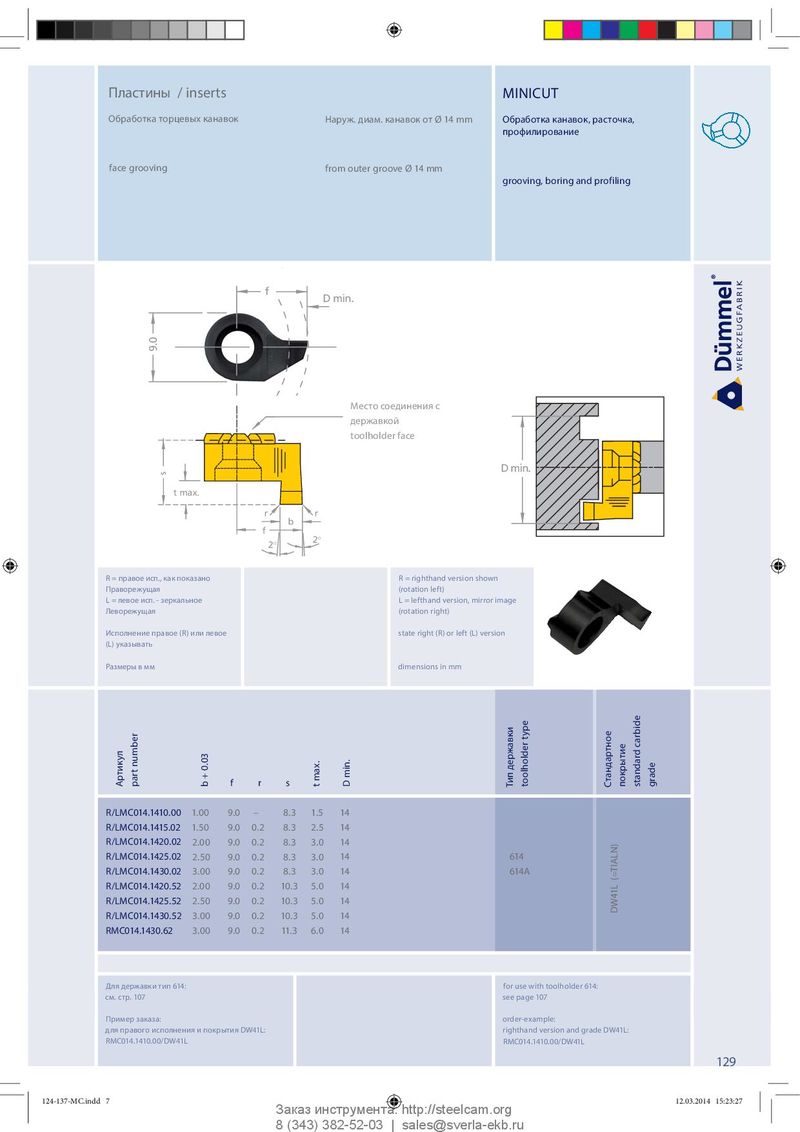

Общий каталог Dümmel 2014 - страница 126

Пластины / inserts MINICUT Обработка торцевых канавок Наруж. диам. канавок от Ø 14 mm Обработка канавок, расточка, профилирование face grooving from outer groove Ø 14 mm grooving, boring and profiling f D min. 9.0 Klemmhalter Stirnseite Место соединения с toolholder face державкой toolholder face s D min. t max. r r b f 2° 2° R = правое исп., как показано R = righthand version shown Праворежущая (rotation left) L = левое исп. - зеркальное L = lefthand version, mirror image Леворежущая (rotation right) Исполнение правое (R) или левое state right (R) or left (L) version (L) указывать Размеры в мм dimensions in mm Артикул part number f r s b + 0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC014.1410.00 1. 0 0 9.0 – 8 . 3 1. 5 14 R/LMC014.1415.02 1.50 9.0 0.2 8.3 2.5 14 R/LMC014.1420.02 2.00 9.0 0.2 8.3 3.0 14 R/LMC014.1425.02 2.50 9.0 0.2 8.3 3.0 14 614 R/LMC014.1430.02 3.00 9.0 0.2 8.3 3.0 14 614A R/LMC014.1420.52 2.00 9.0 0.2 10.3 5.0 14 R/LMC014.1425.52 2.50 9.0 0.2 10.3 5.0 14 DW41L (=TIALN) R/LMC014.1430.52 3.00 9.0 0.2 10.3 5.0 14 RMC014.1430.62 3.00 9.0 0.2 11.3 6.0 14 Для державки тип 614: for use with toolholder 614: см. стр. 107 see page 107 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC014.1410.00/DW41L RMC014.1410.00/DW41L 129 124-137-MC.indd 7 124-137-MC.indd 7 12.03.2014 15:23:27 12.03.2014 15:23:27 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
