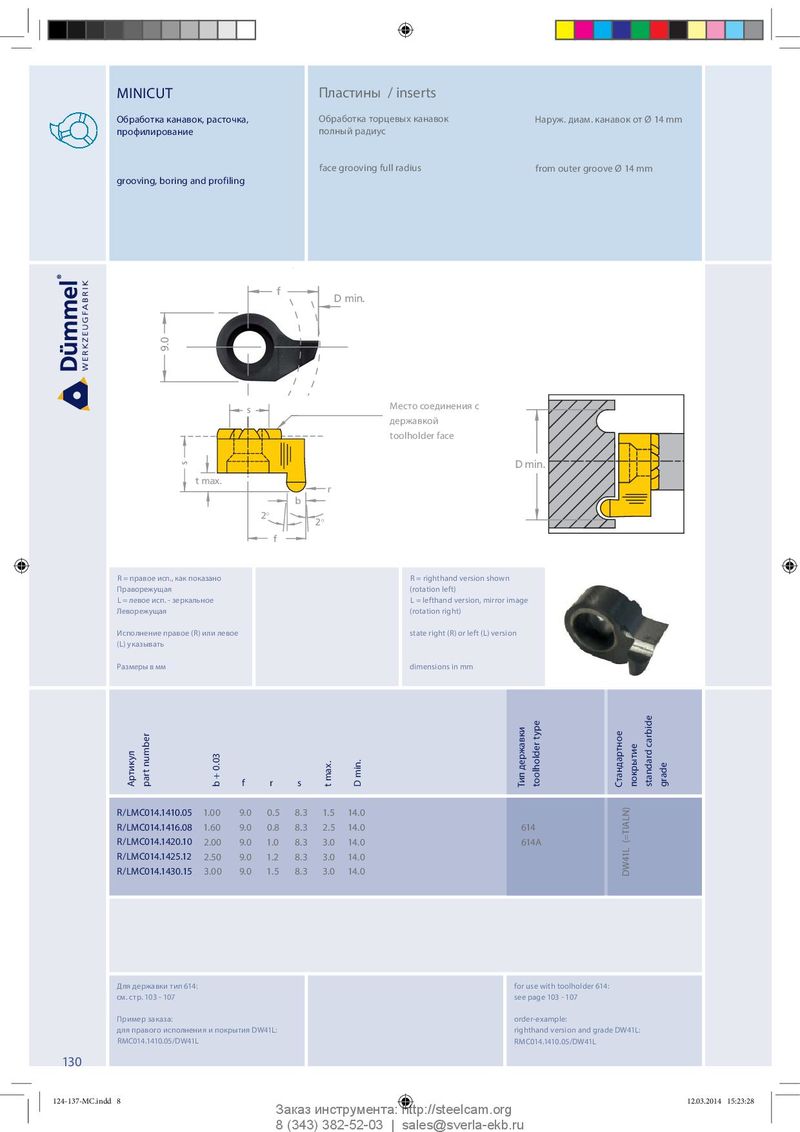

Общий каталог Dümmel 2014 - страница 127

MINICUT Пластины / inserts Обработка канавок, расточка, Обработка торцевых канавок Наруж. диам. канавок от Ø 14 mm профилирование полный радиус face grooving full radius from outer groove Ø 14 mm grooving, boring and profiling f D min. 9.0 s Klemmhalter Stirnse Место соединения с toolholder face державкой toolholder face s D min. t max. r b 2° 2° f R = правое исп., как показано R = righthand version shown Праворежущая (rotation left) L = левое исп. - зеркальное L = lefthand version, mirror image Леворежущая (rotation right) Исполнение правое (R) или левое state right (R) or left (L) version (L) указывать Размеры в мм dimensions in mm Артикул part number f r s b + 0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R / L M C014 .1410 . 0 5 1. 0 0 9.0 0.5 8 . 3 1. 5 14.0 R/LMC014.1416.08 1.60 9.0 0.8 8.3 2.5 14.0 614 R/LMC014.1420.10 2.00 9.0 1.0 8.3 3.0 14.0 614A R/LMC014.1425.12 2.50 9.0 1.2 8.3 3.0 14.0 R/LMC014.1430.15 3.00 9.0 1.5 8.3 3.0 14.0 DW41L (=TIALN) Для державки тип 614: for use with toolholder 614: см. стр. 103 - 107 see page 103 - 107 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC014.1410.05/DW41L RMC014.1410.05/DW41L 130 124-137-MC.indd 8 124-137-MC.indd 8 12.03.2014 15:23:28 12.03.2014 15:23:28 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
