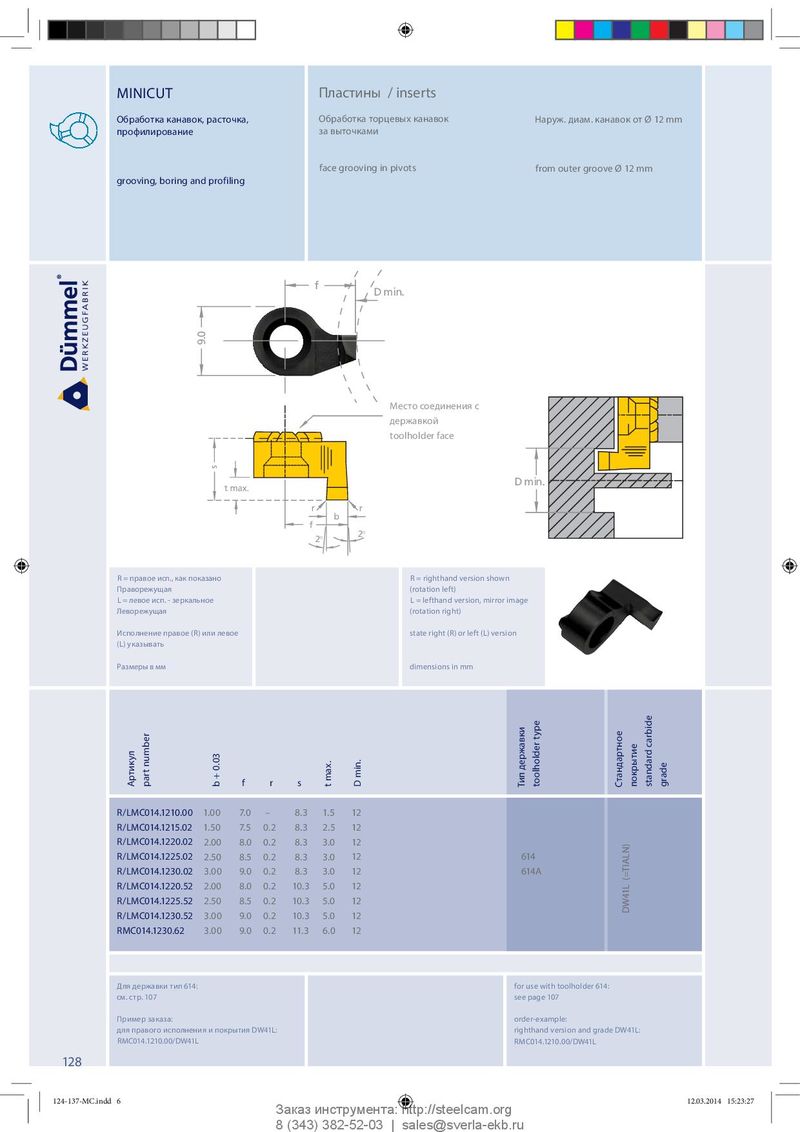

Общий каталог Dümmel 2014 - страница 125

MINICUT Пластины / inserts Обработка канавок, расточка, Обработка торцевых канавок Наруж. диам. канавок от Ø 12 mm профилирование за выточками face grooving in pivots from outer groove Ø 12 mm grooving, boring and profiling f D min. 9.0 Klemmhalter Stir Место соединения с toolholder face державкой toolholder face s D min. t max. r r b f 2° 2° R = правое исп., как показано R = righthand version shown Праворежущая (rotation left) L = левое исп. - зеркальное L = lefthand version, mirror image Леворежущая (rotation right) Исполнение правое (R) или левое state right (R) or left (L) version (L) указывать Размеры в мм dimensions in mm Артикул part number f r s b + 0.03 t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC014.1210.00 1. 0 0 7.0 – 8 . 3 1. 5 12 R/LMC014.1215.02 1.50 7.5 0.2 8.3 2.5 12 R/LMC014.1220.02 2.00 8.0 0.2 8.3 3.0 12 R/LMC014.1225.02 2.50 8.5 0.2 8.3 3.0 12 614 R/LMC014.1230.02 3.00 9.0 0.2 8.3 3.0 12 614A R/LMC014.1220.52 2.00 8.0 0.2 10.3 5.0 12 R/LMC014.1225.52 2.50 8.5 0.2 10.3 5.0 12 DW41L (=TIALN) R/LMC014.1230.52 3.00 9.0 0.2 10.3 5.0 12 RMC014.1230.62 3.00 9.0 0.2 11.3 6.0 12 Для державки тип 614: for use with toolholder 614: см. стр. 107 see page 107 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC014.1210.00/DW41L RMC014.1210.00/DW41L 128 124-137-MC.indd 6 124-137-MC.indd 6 12.03.2014 15:23:27 12.03.2014 15:23:27 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
