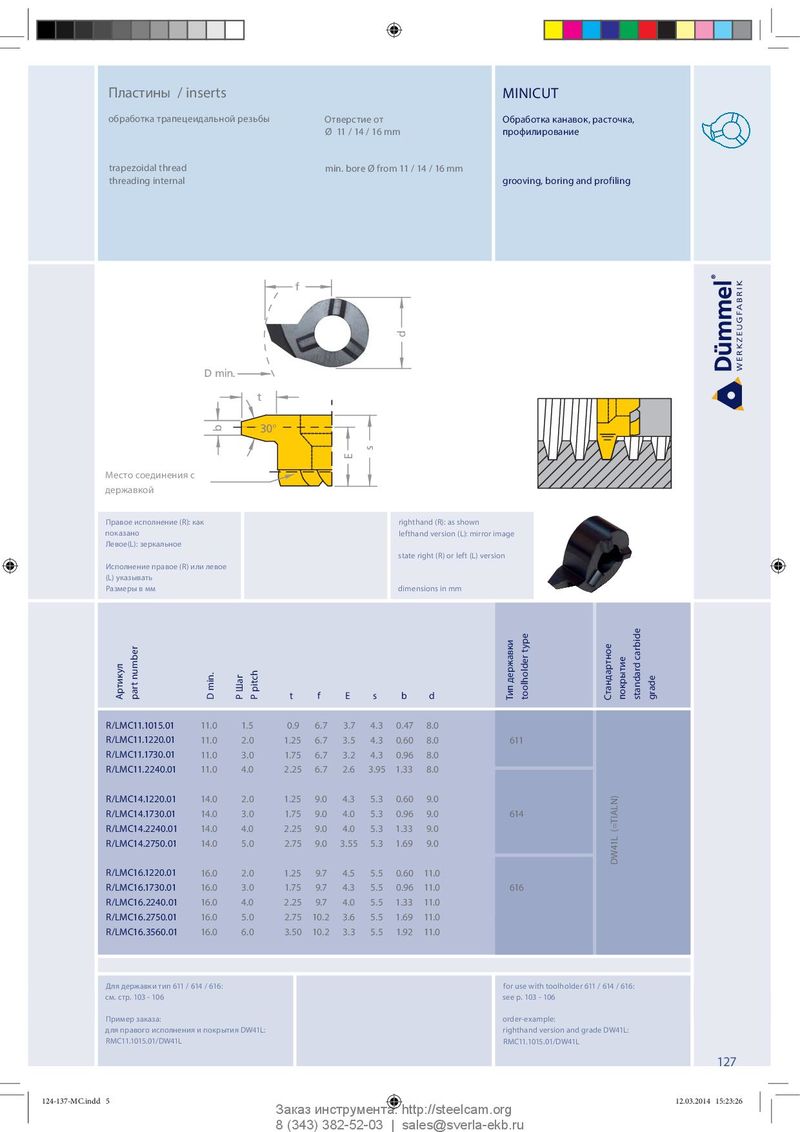

Пластины / inserts MINICUT обработка трапецеидальной резьбы Отверстие от Обработка канавок, расточка, Ø 11 / 14 / 16 mm профилирование trapezoidal thread min. bore Ø from 11 / 14 / 16 mm threading internal grooving, boring and profiling f d D min. t b 30° s E Место соединения с Klemmhalter Stirnseite toolholder face державкой Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number t f E s b d D min. P Шаг P pitch Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC11.1015.01 11.0 1.5 0.9 6.7 3.7 4.3 0.47 8.0 R/LMC11.1220.01 11.0 2.0 1.25 6.7 3.5 4.3 0.60 8.0 611 R/LMC11.1730.01 11.0 3.0 1.75 6.7 3.2 4.3 0.96 8.0 R/LMC11.2240.01 11.0 4.0 2.25 6.7 2.6 3.95 1.33 8.0 R/LMC14.1220.01 14.0 2.0 1.25 9.0 4.3 5.3 0.60 9.0 R/LMC14.1730.01 14.0 3.0 1.75 9.0 4.0 5.3 0.96 9.0 614 R/LMC14.2240.01 14.0 4.0 2.25 9.0 4.0 5.3 1.33 9.0 R/LMC14.2750.01 14.0 5.0 2.75 9.0 3.55 5.3 1.69 9.0 DW41L (=TIALN) R/LMC16.1220.01 16.0 2.0 1.25 9.7 4.5 5.5 0.60 11.0 R/LMC16.1730.01 16.0 3.0 1.75 9.7 4.3 5.5 0.96 11.0 616 R/LMC16.2240.01 16.0 4.0 2.25 9.7 4.0 5.5 1.33 11.0 R/LMC16.2750.01 16.0 5.0 2.75 10.2 3.6 5.5 1.69 11.0 R/LMC16.3560.01 16.0 6.0 3.50 10.2 3.3 5.5 1.92 11.0 Для державки тип 611 / 614 / 616: for use with toolholder 611 / 614 / 616: см. стр. 103 - 106 see p. 103 - 106 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC11.1015.01/DW41L RMC11.1015.01/DW41L 127 124-137-MC.indd 5 124-137-MC.indd 5 12.03.2014 15:23:26 12.03.2014 15:23:26 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
