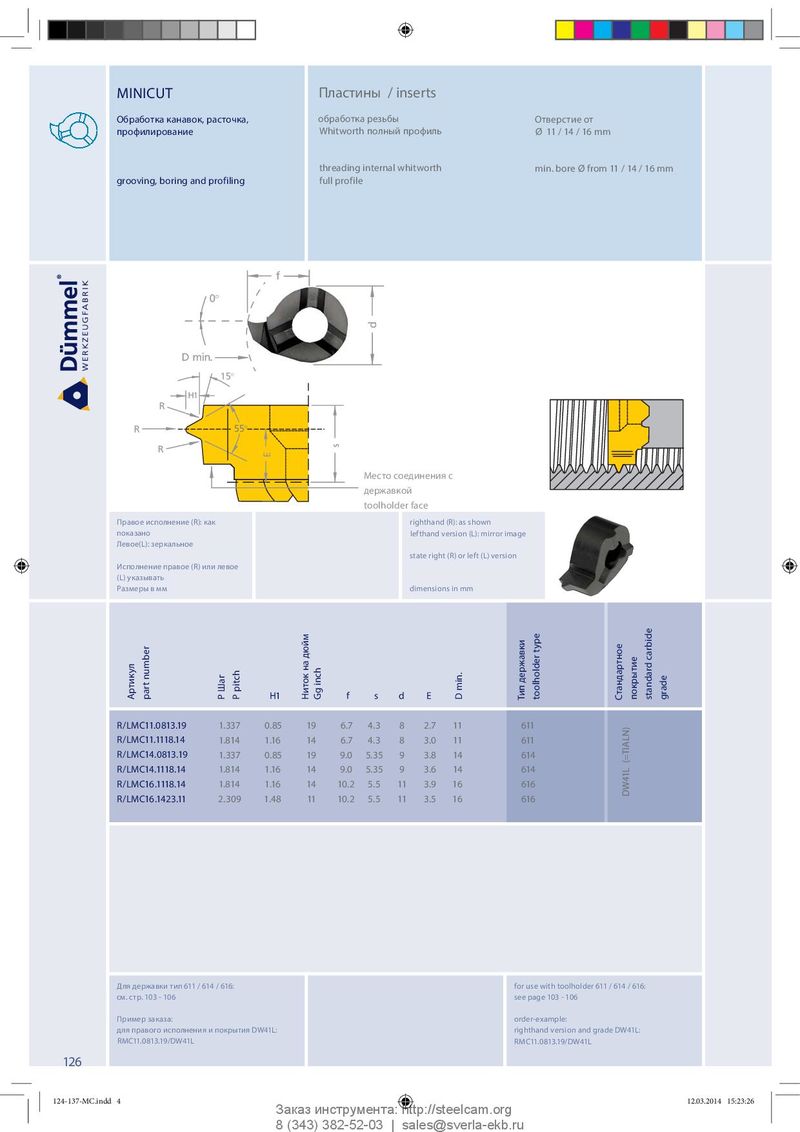

MINICUT Пластины / inserts Обработка канавок, расточка, обработка резьбы Отверстие от профилирование Whitworth полный профиль Ø 11 / 14 / 16 mm threading internal whitworth min. bore Ø from 11 / 14 / 16 mm grooving, boring and profiling full profile f 0° d D min. 15° H1 R R 55° s R E Место соединения с mhalter Stirnseite lder face державкой toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number H1 P Шаг P pitch Ниток на дюйм Gg inch f s d E D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R / L M C11. 0 813 .19 1.337 0 . 8 5 19 6.7 4.3 8 2 . 7 11 611 R /LMC11.1118.14 1.814 1.16 14 6.7 4.3 8 3.0 11 611 R/LMC14.0813.19 1.337 0.85 19 9.0 5.35 9 3.8 14 614 R /LMC14.1118.14 1.814 1.16 14 9.0 5.35 9 3.6 14 614 R /LMC16.1118.14 1.814 1.16 14 10.2 5.5 11 3.9 16 616 DW41L (=TIALN) R/LMC16.1423.11 2.309 1.48 11 10.2 5.5 11 3.5 16 616 Для державки тип 611 / 614 / 616: for use with toolholder 611 / 614 / 616: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исполнения и покрытия DW41L: righthand version and grade DW41L: RMC11.0813.19/DW41L RMC11.0813.19/DW41L 126 124-137-MC.indd 4 124-137-MC.indd 4 12.03.2014 15:23:26 12.03.2014 15:23:26 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
