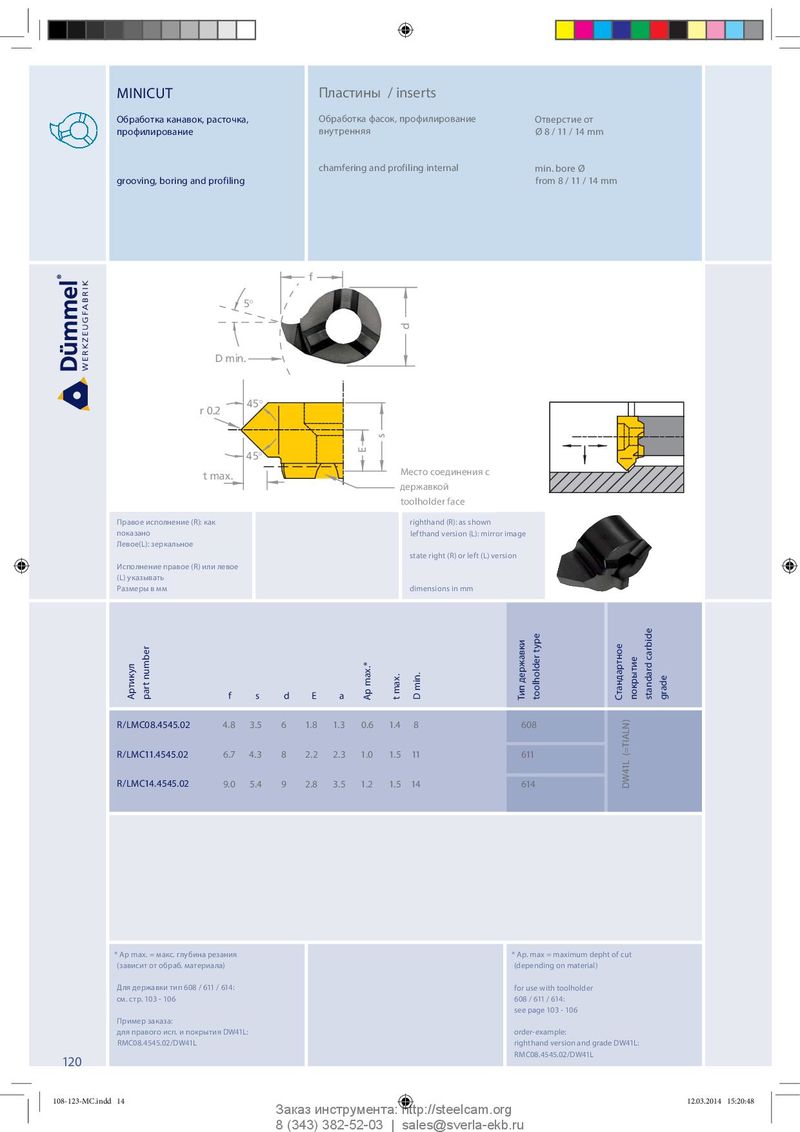

Общий каталог Dümmel 2014 - страница 117

MINICUT Пластины / inserts Обработка канавок, расточка, Обработка фасок, профилирование Отверстие от профилирование внутренняя Ø 8 / 11 / 14 mm chamfering and profiling internal m i n . b o r e Ø grooving, boring and profiling from 8 / 11 / 14 mm f 5° d D min. 45° r 0.2 s E 45° Место соединения с t max. Klemmhalter Stirnseite державкой toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number f s d E a Ap max.* t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.4545.02 4.8 3.5 6 1.8 1.3 0.6 1.4 8 608 R/LMC11.4545.02 6.7 4.3 8 2.2 2.3 1.0 1.5 11 611 R/LMC14.4545.02 9.0 5.4 9 2.8 3.5 1.2 1.5 14 614 DW41L (=TIALN) * Ap max. = макс. глубина резания * Ap. max = maximum depht of cut (зависит от обраб. материала) (depending on material) Для державки тип 608 / 611 / 614: for use with toolholder см. стр. 103 - 106 608 / 611 / 614: see page 103 - 106 Пример заказа: для правого исп. и покрытия DW41L: order-example: RMC08.4545.02/DW41L righthand version and grade DW41L: RMC08.4545.02/DW41L 120 108-123-MC.indd 14 108-123-MC.indd 14 12.03.2014 15:20:48 12.03.2014 15:20:48 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
