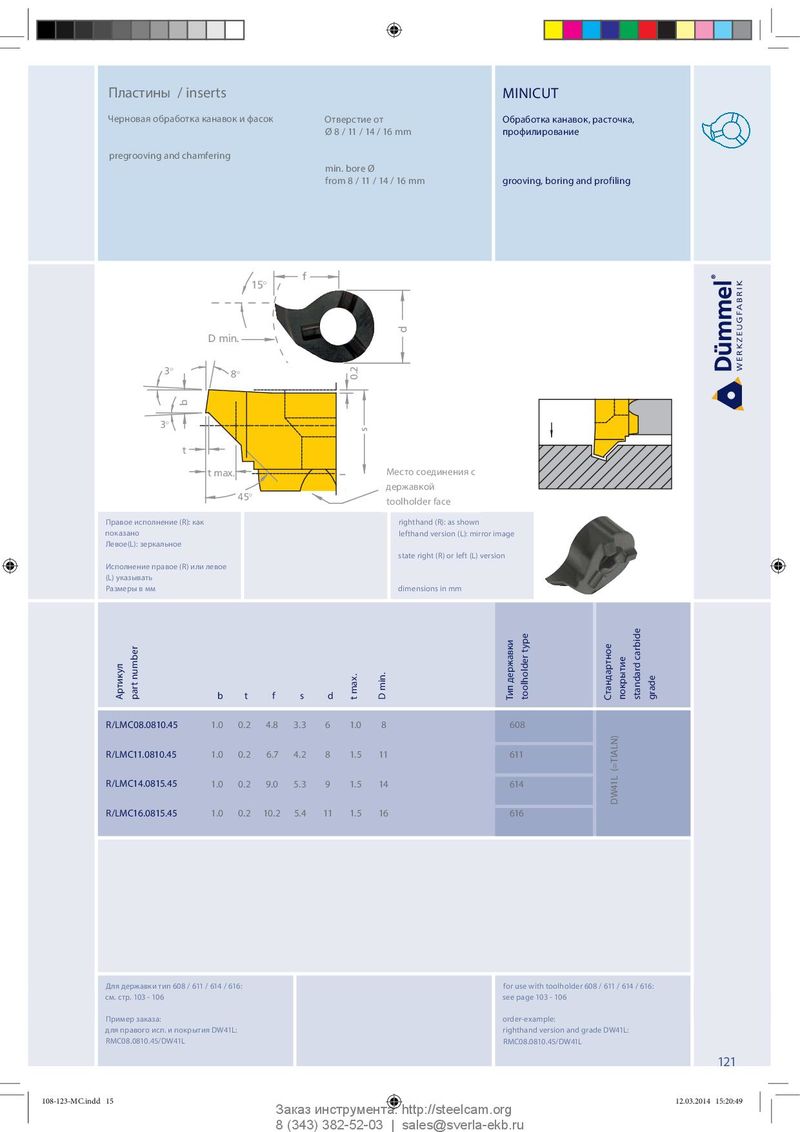

Пластины / inserts MINICUT Черновая обработка канавок и фасок Отверстие от Обработка канавок, расточка, Ø 8 / 11 / 14 / 16 mm профилирование pregrooving and chamfering m i n . b o r e Ø from 8 / 11 / 14 / 16 mm grooving, boring and profiling f 15° d D min. 3° 8° 0.2 b 3° s t t max. Место соединения с Klemmhalter Stirnseite державкой 45° toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number b t f s d t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.0810.45 1.0 0.2 4.8 3.3 6 1.0 8 608 R/LMC11.0810.45 1.0 0.2 6.7 4.2 8 1.5 11 611 R/LMC14.0815.45 1.0 0.2 9.0 5.3 9 1.5 14 614 DW41L (=TIALN) R/LMC16.0815.45 1.0 0.2 10.2 5.4 11 1.5 16 616 Для державки тип 608 / 611 / 614 / 616: for use with toolholder 608 / 611 / 614 / 616: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC08.0810.45/DW41L RMC08.0810.45/DW41L 121 108-123-MC.indd 15 108-123-MC.indd 15 12.03.2014 15:20:49 12.03.2014 15:20:49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
