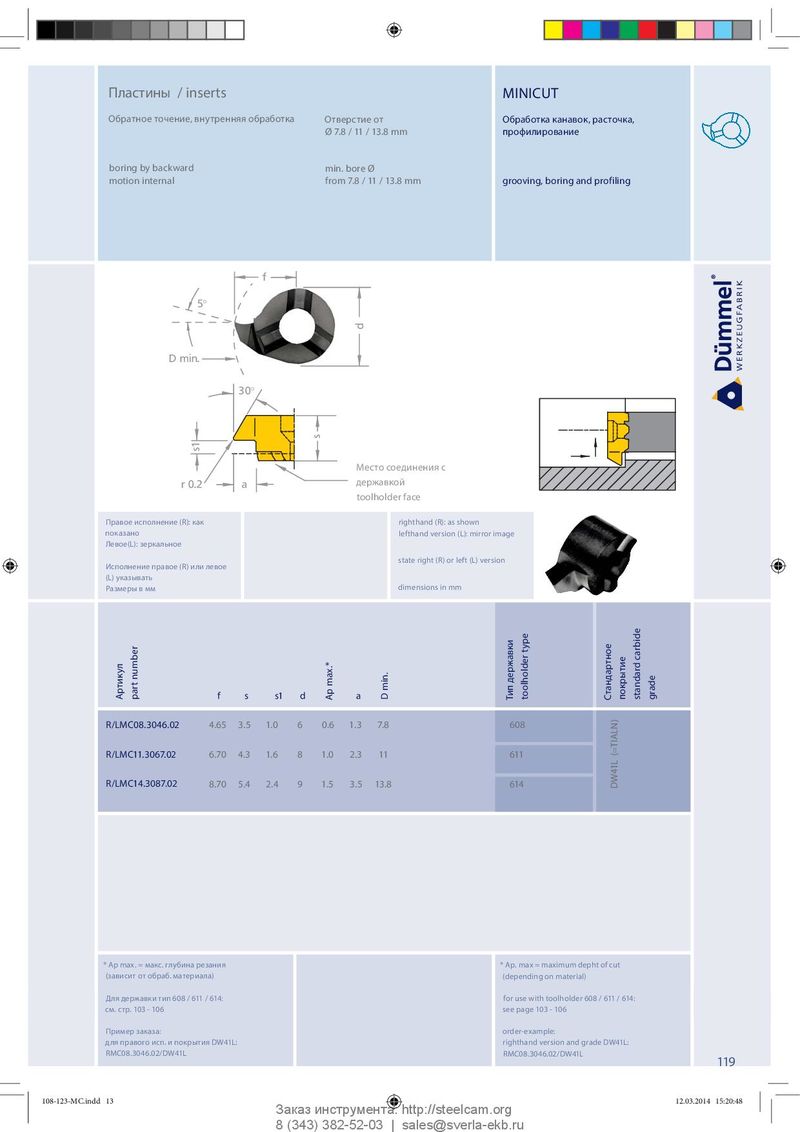

Пластины / inserts MINICUT Обратное точение, внутренняя обработка Отверстие от Обработка канавок, расточка, Ø 7.8 / 11 / 13.8 mm профилирование boring by backward m i n . b o r e Ø motion internal from 7.8 / 11 / 13.8 mm grooving, boring and profiling f 5° d D min. 30° s s1 Место соединения с Klemmhalter Stirnseite r 0.2 a державкой toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number f s s1 d a Ap max.* D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.3046.02 4.65 3.5 1.0 6 0.6 1.3 7.8 608 R/LMC11.3067.02 6.70 4.3 1.6 8 1.0 2.3 11 611 R/LMC14.3087.02 8.70 5.4 2.4 9 1.5 3.5 13.8 614 DW41L (=TIALN) * Ap max. = макс. глубина резания * Ap. max = maximum depht of cut (зависит от обраб. материала) (depending on material) Для державки тип 608 / 611 / 614: for use with toolholder 608 / 611 / 614: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC08.3046.02/DW41L RMC08.3046.02/DW41L 119 108-123-MC.indd 13 108-123-MC.indd 13 12.03.2014 15:20:48 12.03.2014 15:20:48 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
