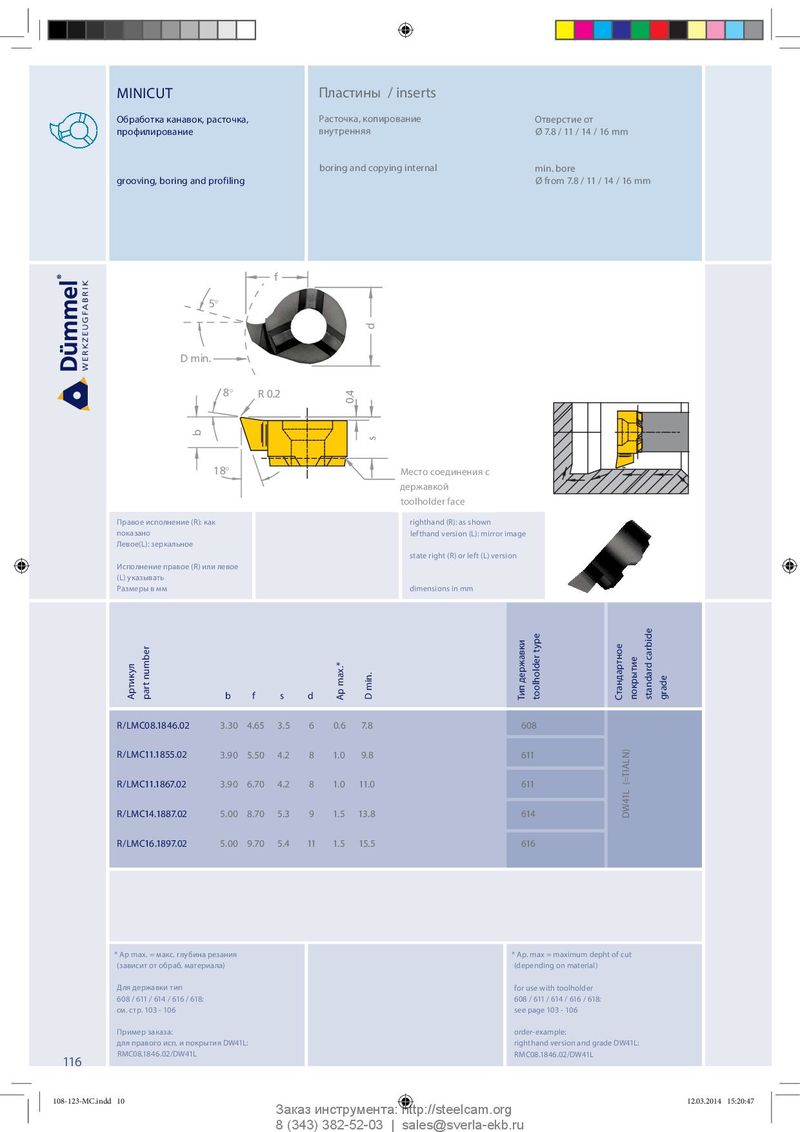

MINICUT Пластины / inserts Обработка канавок, расточка, Расточка, копирование Отверстие от профилирование внутренняя Ø 7.8 / 11 / 14 / 16 mm boring and copying internal m i n . b o r e grooving, boring and profiling Ø from 7.8 / 11 / 14 / 16 mm f 5° d D min. 8° R 0.2 0.4 b s 18° Место соединения с Klemmhalter Stirnseite державкой toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number b f s d Ap max.* D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.1846.02 3.30 4.65 3.5 6 0.6 7.8 608 R/LMC11.1855.02 3.90 5.50 4.2 8 1.0 9.8 611 R/LMC11.1867.02 3.90 6.70 4.2 8 1.0 11.0 611 R/LMC14.1887.02 5.00 8.70 5.3 9 1.5 13.8 614 DW41L (=TIALN) R/LMC16.1897.02 5.00 9.70 5.4 11 1.5 15.5 616 * Ap max. = макс. глубина резания * Ap. max = maximum depht of cut (зависит от обраб. материала) (depending on material) Для державки тип for use with toolholder 608 / 611 / 614 / 616 / 618: 608 / 611 / 614 / 616 / 618: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC08.1846.02/DW41L RMC08.1846.02/DW41L 116 108-123-MC.indd 10 108-123-MC.indd 10 12.03.2014 15:20:47 12.03.2014 15:20:47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
