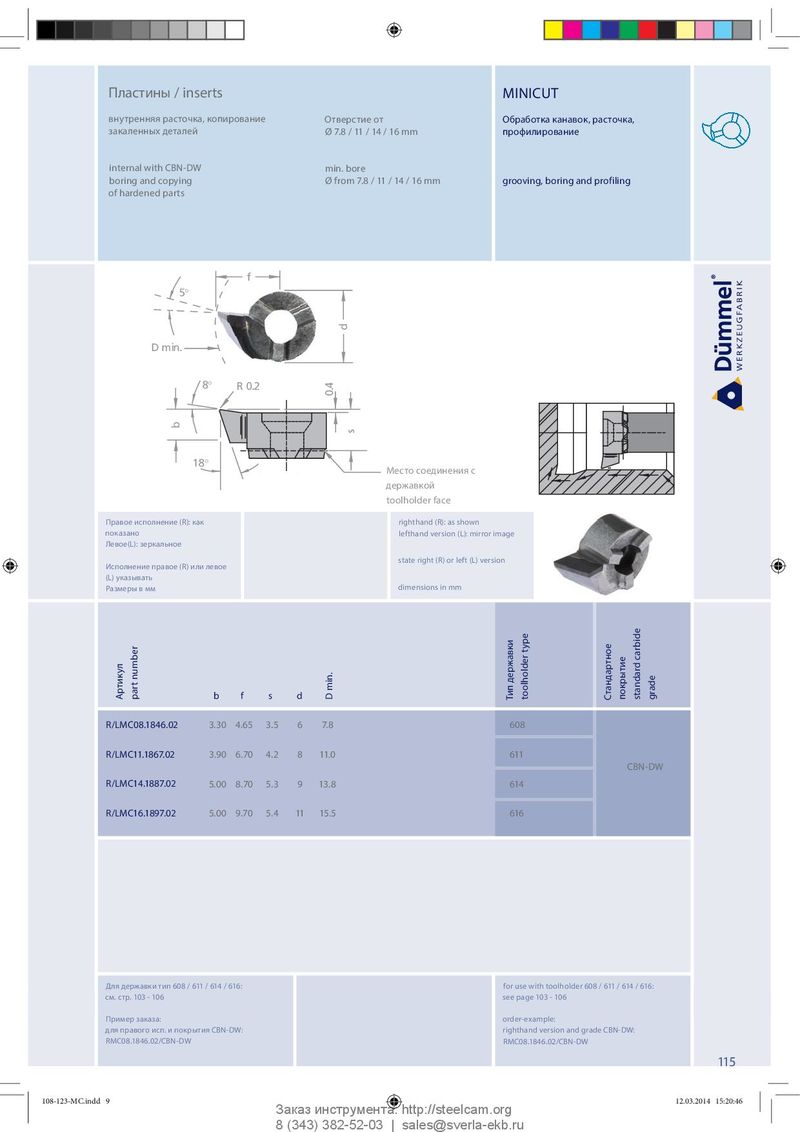

Общий каталог Dümmel 2014 - страница 112

Пластины / inserts MINICUT внутренняя расточка, копирование Отверстие от Обработка канавок, расточка, закаленных деталей Ø 7.8 / 11 / 14 / 16 mm профилирование internal with CBN-DW min. bore boring and copying Ø from 7.8 / 11 / 14 / 16 mm grooving, boring and profiling of hardened parts f 5° d D min. 8° R 0.2 0.4 b s 18° Место соединения с Klemmhalter Stirnseite державкой toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Артикул part number b f s d D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.1846.02 3.30 4.65 3.5 6 7.8 608 R/LMC11.1867.02 3.90 6.70 4.2 8 11.0 611 CBN-DW R/LMC14.1887.02 5.00 8.70 5.3 9 13.8 614 R/LMC16.1897.02 5.00 9.70 5.4 11 15.5 616 Для державки тип 608 / 611 / 614 / 616: for use with toolholder 608 / 611 / 614 / 616: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исп. и покрытия CBN-DW: righthand version and grade CBN-DW: RMC08.1846.02/CBN-DW RMC08.1846.02/CBN-DW 115 108-123-MC.indd 9 108-123-MC.indd 9 12.03.2014 15:20:46 12.03.2014 15:20:46 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
