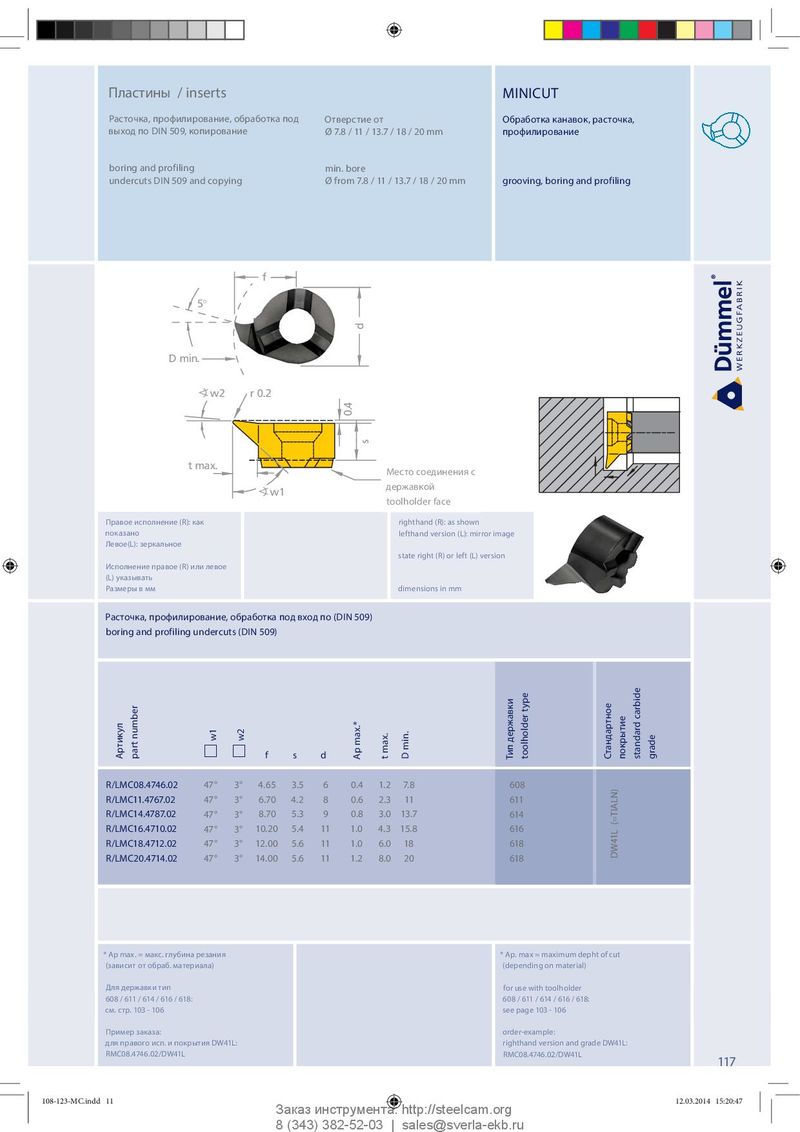

Общий каталог Dümmel 2014 - страница 114

Пластины / inserts MINICUT Расточка, профилирование, обработка под Отверстие от Обработка канавок, расточка, выход по DIN 509, копирование Ø 7.8 / 11 / 13.7 / 18 / 20 mm профилирование boring and profiling m i n . b o r e undercuts DIN 509 and copying Ø from 7.8 / 11 / 13.7 / 18 / 20 mm grooving, boring and profiling f 5° d D min. լw2 r 0.2 0.4 s t max. Место соединения с Klemmhalter Stirnseite державкой լw1 toolholder face toolholder face Правое исполнение (R): как righthand (R): as shown показано lefthand version (L): mirror image Левое(L): зеркальное state right (R) or left (L) version Исполнение правое (R) или левое (L) указывать Размеры в мм dimensions in mm Расточка, профилирование, обработка под вход по (DIN 509) boring and profiling undercuts (DIN 509) w1 w2 Артикул part number f s d Ap max.* t max. D min. Тип державки toolholder type Стандартное покрытие standard carbide grade R/LMC08.4746.02 47° 3° 4 . 65 3.5 6 0.4 1.2 7.8 608 R/LMC11.4767.02 47° 3° 6.70 4.2 8 0.6 2.3 11 611 R/LMC14.4787.02 47° 3° 8.70 5.3 9 0.8 3.0 13.7 614 R/LMC16.4710.02 47° 3° 10.20 5.4 11 1.0 4.3 15.8 616 R/LMC18.4712.02 47° 3° 12.00 5.6 11 1.0 6.0 18 618 R/LMC20.4714.02 47° 3° 14.00 5.6 11 1.2 8.0 20 618 DW41L (=TIALN) * Ap max. = макс. глубина резания * Ap. max = maximum depht of cut (зависит от обраб. материала) (depending on material) Для державки тип for use with toolholder 608 / 611 / 614 / 616 / 618: 608 / 611 / 614 / 616 / 618: см. стр. 103 - 106 see page 103 - 106 Пример заказа: order-example: для правого исп. и покрытия DW41L: righthand version and grade DW41L: RMC08.4746.02/DW41L RMC08.4746.02/DW41L 117 108-123-MC.indd 11 108-123-MC.indd 11 12.03.2014 15:20:47 12.03.2014 15:20:47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
