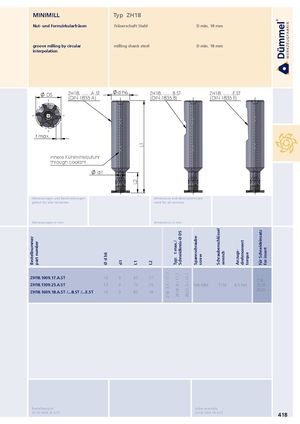

Каталог Duemmel общий 2022 - страница 423

Bestellnummer part number Ø d h6 d1 L2L1 L1 L2 Z18: 3.5 / 17.7 t max./Typ:Schneidkreis-Ø DSZ618: 4 / 17.7 Z620: 5 / 19.7 Spannschraube screw Schraubenschlüssel wrench Anzugs- drehmoment torque für Schneideinsatz for insert MINIMILL Typ ZH18 Nut- und Formzirkularfräsen Fräserschaft Stahl D min. 18 mm groove milling by circular milling shank steel D min. 18 mm interpolation DS ZH18. ..... .A.ST(DIN 1835 A) d h6 ZH18. ..... .B.ST(DIN 1835 B) ZH18. ..... .E.ST(DIN 1835 E) t max. innere Kühlmittelzufuhr through coolant d1 Abmessungen und Beschreibungen dimensions and descriptions are gelten für alle Varianten valid for all versions Abmessungen in mm dimensions in mm ZH18.1009.17.A.ST 10 9 60 17 Z18.∙∙∙ ZH18.1309.25.A.ST 13 9 70 25 M4-MM T15F 4.5 Nm Z618.∙∙∙ ZH18.1609.18.A.ST /...B.ST /...E.ST 16 9 80 18 Z620.∙∙∙ Bestellbeispiel: order-example: ZH18.1609.18.A.ST ZH18.1609.18.A.ST 418
